Тормозной диск — осмотр, снятие и установка

Главная Кольт 2 (1983-1993) Шасси и ходовая часть Тормозная система

0

1. Поднимите автомобиль и снимите колесо.

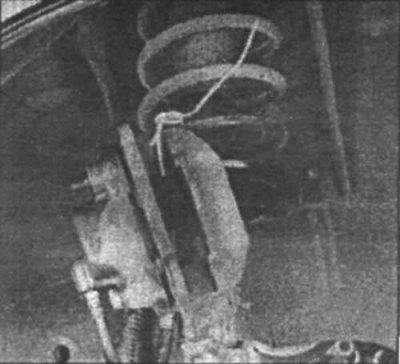

5.2 Подвесьте суппорт на отрезке проволоки


2. Снимите суппорт тормоза, накладки и кронштейн суппорта (5.2).

Осмотр



3. Осмотрите поверхность диска на наличие царапин или повреждений. Если царапины глубже 0,38 мм - диск необходимо заменить.

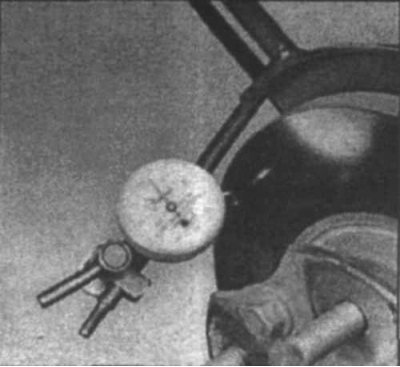

5.4а Проверьте биение диска при помощи циферблатного датчика

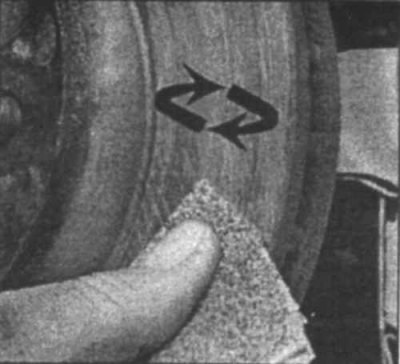

5.4б Круговыми движениями обработайте поверхность диска шкуркой



4. Проверьте биение диска при помощи циферблатного датчика (5.4а и 5.4б).

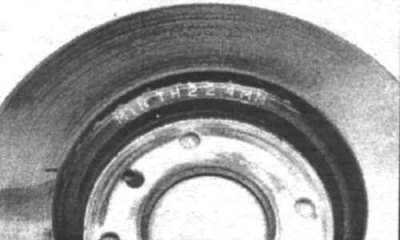

5.5а Минимально допустимая толщина тормозного диска указана на внутренней части диска


5. Минимально допустимая толщина диска указана на диске. Толщину диска можно проверить при помощи микрометра (5.5а и 5.5б).

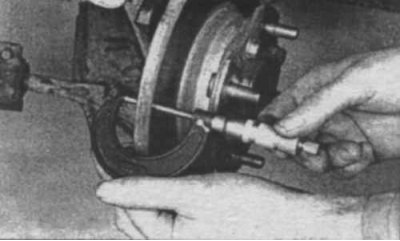

5.5б Проверьте толщину диска при помощи микрометра в нескольких точках


Снятие и установка



6. На некоторых моделях тормозной диск можно снять со ступицы после снятия суппорта и кронштейна суппорта.

7. Снимите поворотную цапфу и ступицу с автомобиля.

8. Для снятия ступицы и тормозного диска с поворотной цапфы обратитесь к специалистам.

9. Установите поворотную цапфу и ступицу.

10. Установите суппорт, кронштейн суппорта и тормозные накладки. Затяните болты или пальцы суппорта до требуемого момента затяжки.

11. Установите колесо и опустите автомобиль на землю.
