Амортизатор стойки подвески — замена

Главная Кольт 2 (1983-1993) Шасси и ходовая часть Подвеска автомобиля

0

1. Снимите стойку и пружину с автомобиля. Зажмите стойку в тисках.

2. Установите компрессоры на пружину и сожмите ее.

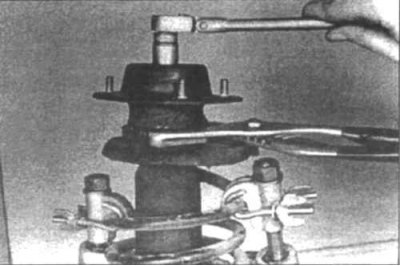

5.3 Удерживая седло пружины, открутите гайку на штоке поршня


3. Открутите гайку на штоке поршня, удерживая седло пружины (5.3).

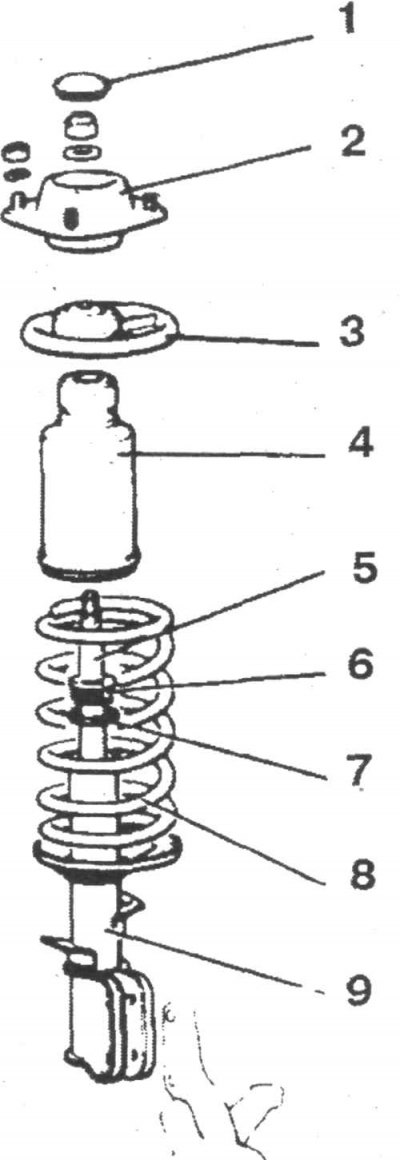

5.4а Элементы стойки подвески

1. Колпачок; 2. Изолятор; 3. Седло пружины; 4. Резиновый демпфер; 5. Поршень; 6. Гайка; 7. Уплотнительное кольцо; 8. Пружина; 9. Стойка

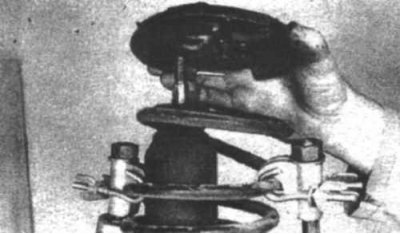

5.4б Снимите изолятор и верхнее седло пружины со стойки



4. Снимите изолятор и верхнее седло пружины (5.4а и 5.4б). Проверьте состояние подшипника в изоляторе и замените его, если необходимо.

5. Снимите пружину.

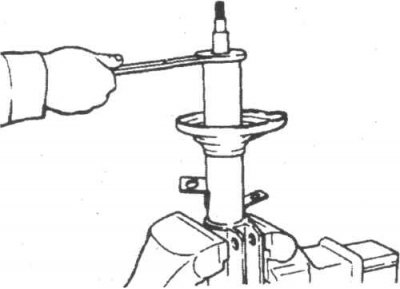

5.6 Открутите гайку и вылейте жидкость


6. Снимите резиновый демпфер. Открутите гайку сальника и выбросите ее (5.6).

7. Достаньте стойку из тисков и вылейте жидкость амортизатора.

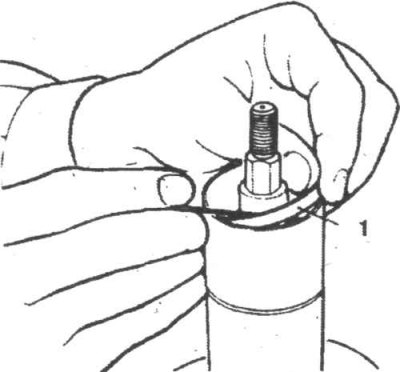

5.8 Снимите уплотнительное кольцо

1. Уплотнительное кольцо


8. Снова зажмите стойку в тисках и снимите уплотнительное кольцо со стойки (5.8). Достаньте поршень.

9. Промойте стойку растворителем и высушите ее сжатым воздухом. Промойте поршень.

10. Смажьте цилиндр амортизатора и поршень чистой демпферной жидкостью. Вставьте поршень в цилиндр. Установите цилиндр и поршень на стойке подвески.


11. Заполните цилиндр демпферной жидкостью.



5.12 Смажьте шток поршня и установите направляющую втулку фланцем вверх

1. Направляющая втулка


12. Установите направляющую втулку на поршень фланцем вверх (5.12).

13. Установите новое уплотнительное кольцо между направляющей втулкой и амортизатором.

14. Смажьте кромку сальника и резьбу гайки и надежно закрутите ее.

15. Проверьте ход поршня.

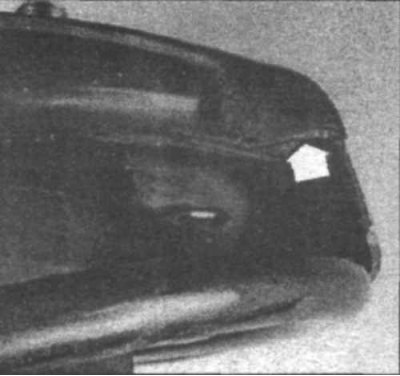

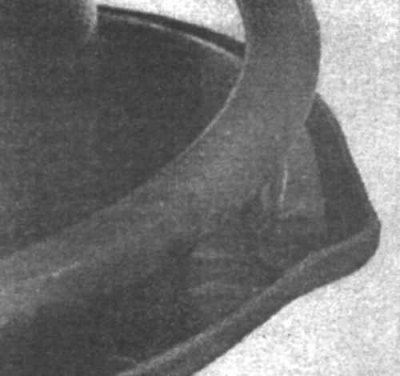

5.16а Конец пружины необходимо установить в выступ на гнезде




5.16в Верхний конец пружины должен быть установлен в выступ на верхнем гнезде (указан стрелкой)



16. Полностью вытяните поршень. Установите резиновый демпфер, пружину и верхнее седло пружины (5.16а, 5.16б, 5.16в).

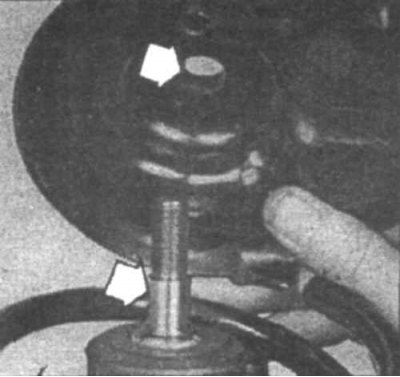

5.16б При установке верхнего седла проверьте, чтобы плоская сторона отверстия совпала с плоской стороной на штоке поршня (указаны стрелками)


17. Установите изолятор и новую гайку, затяните гайку до требуемого момента затяжки.

18. Установите стойку подвески и пружину на автомобиль.
