Принципиальная схема электрических стеклоподъёмников

Главная Кольт 2 (1983-1993) Электрооборудование Электрические схемы

0

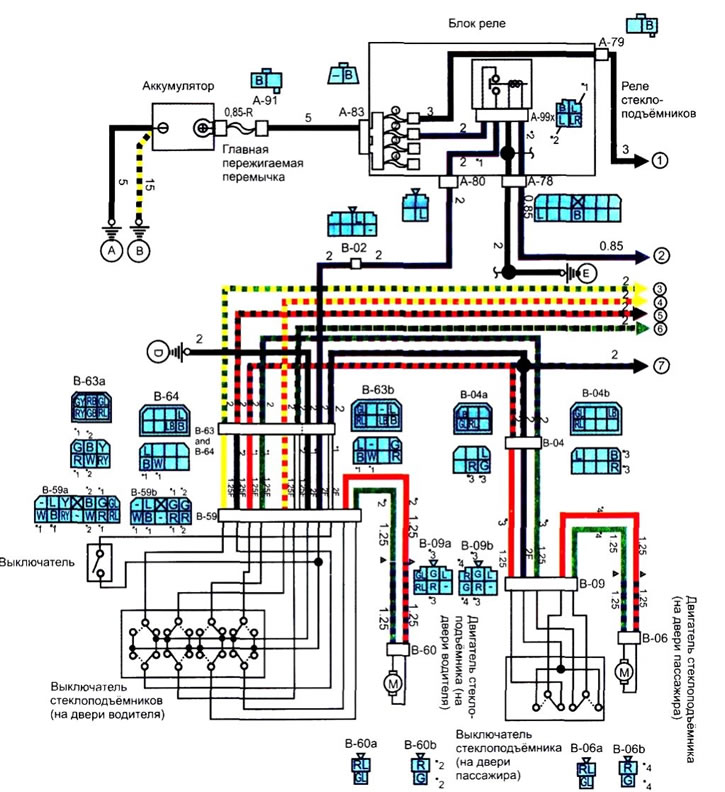

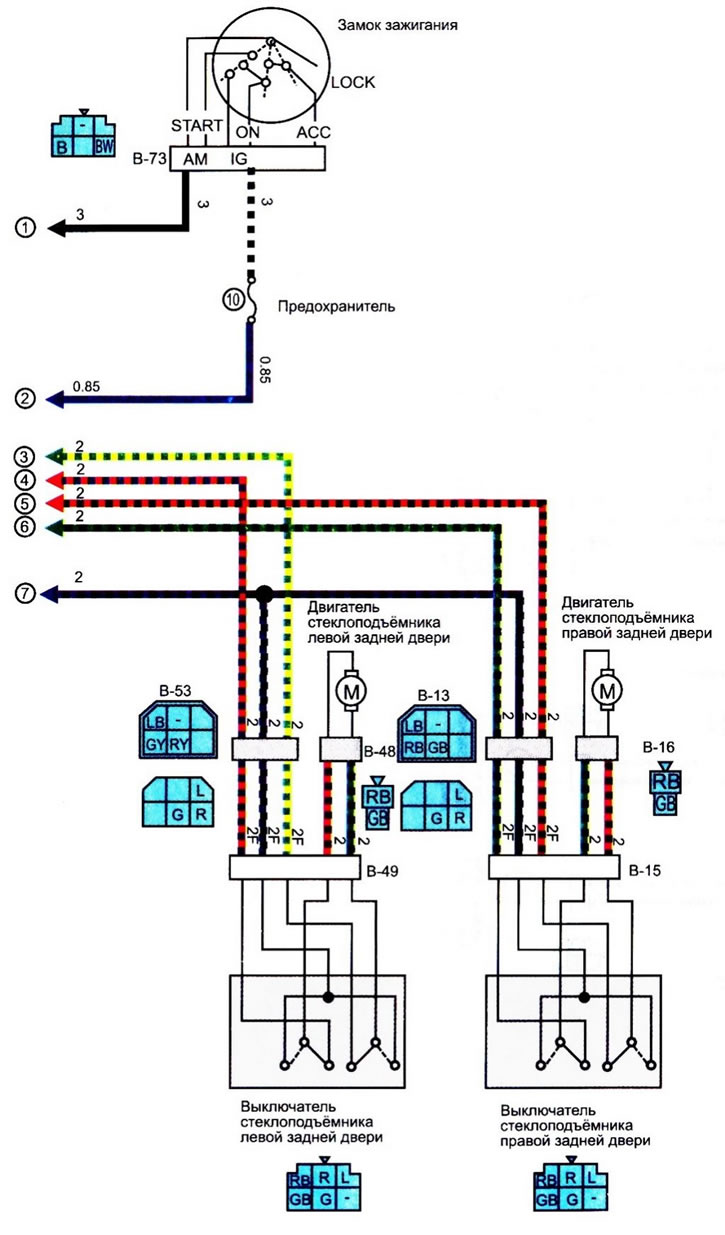

Принципиальная схема электрических стеклоподъёмников







Цветовые обозначения проводов смотрите здесь→
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
