Cordia / Tredia 1.8L Turbo (1984 и 1985); Colt, Lancer, Mirage 1.6L (1985)
1. Снимите крышку распределителя и ротор.

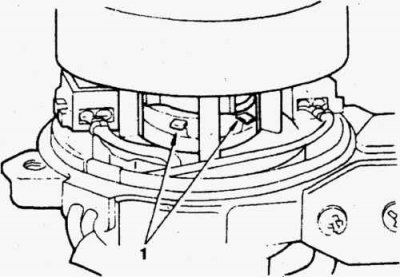

11.2 На моделях Cordia/Tredia 1.8L Turbo (1984 и 1985); Colt, Lancer, Mirage 1.6L (1985) используйте специальные клеммы для проверки сопротивления приемной катушки
1. Клеммы для проверки сопротивления приемной катушки
2. Проверьте сопротивление приемной катушки при помощи омметра (11.2).

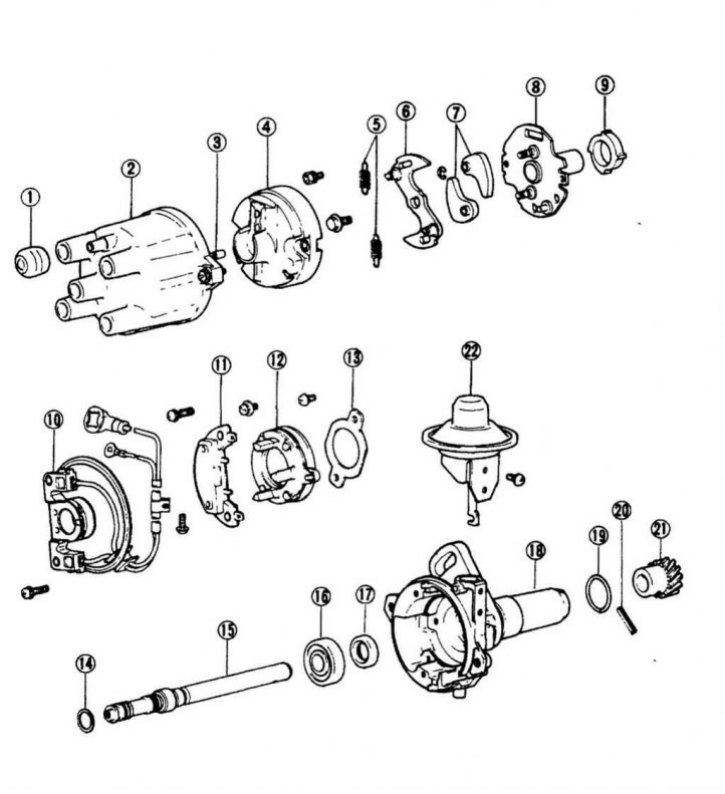

12.7г Элементы распределителя моделей Cordia и Tredia 1.8L Turbo (1984-1985) и Colt, Lancer, Miracie 1.6LM9851
1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Пружины центробежного регулятора; 6. Пластина центробежного регулятора; 7. Грузики центробежного регулятора; 8. Основание центробежного регулятора; 9. Сигнальный ротор; 10. Приемная катушка; 11. Воспламенитель; 12. Прерыватель; 13. Пластина; 14. Шайба; 15. Ось; 16. Подшипник; 17. Сальник; 18. Корпус; 19. Уплотнительное кольцо; 20. Штифт; 21. Ведомая шестерня; 22. Вакуум-корректор
3. Замените катушку, если сопротивление отличается от указанного в разделе технических характеристик (12.7г).
Cordia/Tredia 1.8L Turbo (1986-1988); Colt, Lancer, Mirage 1.6L (1986-1988)

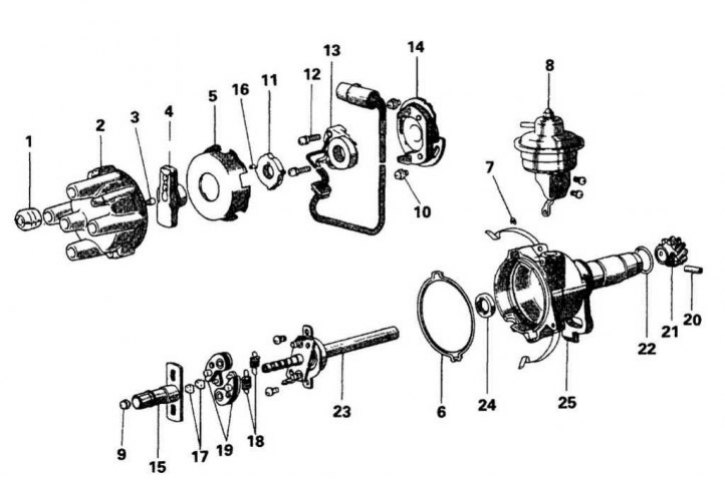

12.7в Элементы распределителя моделей Cordia и Tredia 1.8L Turbo (1986-1988) и Colt, Lancer, Mirage 1.6L (1986-1988)
1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Кожух; 6. Уплотнительное кольцо; 7. Разрезное стопорное кольцо; 8. Вакуум-корректор; 9. Винт; 10. Винт; 11. Сигнальный ротор; 12. Винт; 13. Приемная катушка; 14. Статор; 15. Ось ротора; 16. Штифт; 17. Крепление пружин; 18. Пружины центробежного регулятора; 19. Грузики центробежного регулятора; 20. Штифт; 21. Ведомая шестерня; 22. Уплотнительное кольцо; 23. Ось; 24. Сальник; 25. Корпус
4. Проверьте сопротивление между провода первичной катушки распределителя (12.7в) и замените приемную катушку, если необходимо.
Cordia/Tredia 2.0L (1986-1988)

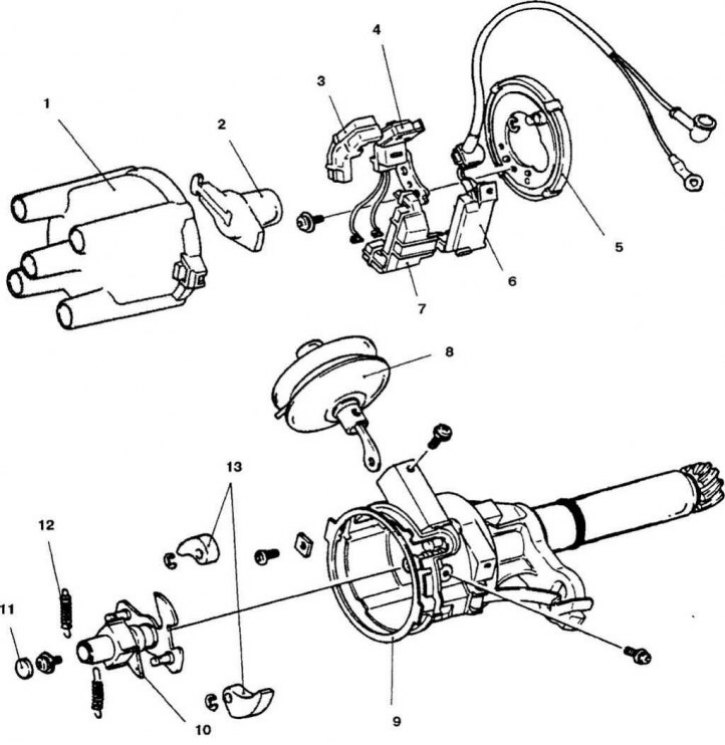

12.7б Элементы распределителя моделей Cordia и Tredia 2.0L (1986-1988)
1. Крышка; 2. Ротор; 3. Кожух генератора сигналов; 4. Приемная катушка; 5. Пластина центробежного регулятора; 6. Воспламенитель; 7. Кожух воспламенителя; 8. Вакуум-корректор; 9. Уплотнение; 10. Ось сигнального ротора; 11. Колпачок; 12. Пружины центробежного регулятора; 13. Грузики центробежного регулятора
5. Отсоедините провода приемной катушки (12.7б) и проверьте сопротивление между клеммами катушки.
