Снятие
1. Отсоедините провод минусовой клеммы аккумулятора

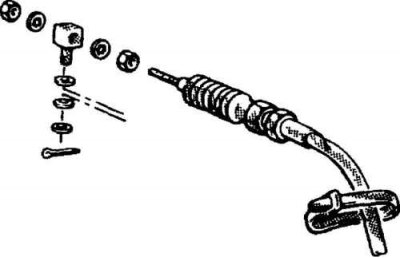

5.2 Тросик селектора крепится к рычагу на коробке передач при помощи чеки и шайб и к кронштейну при помощи зажима или двух гаек (расположенных по бокам кронштейна)
2. В двигательном отсеке снимите воздушный фильтр, отсоедините тросик от рычага на коробке передач и снимите его с кронштейна (5.2)
3. Поднимите автомобиль и установите его на опоры.
4. Снизу автомобиля открутите крепежные болты и гайки тросика.

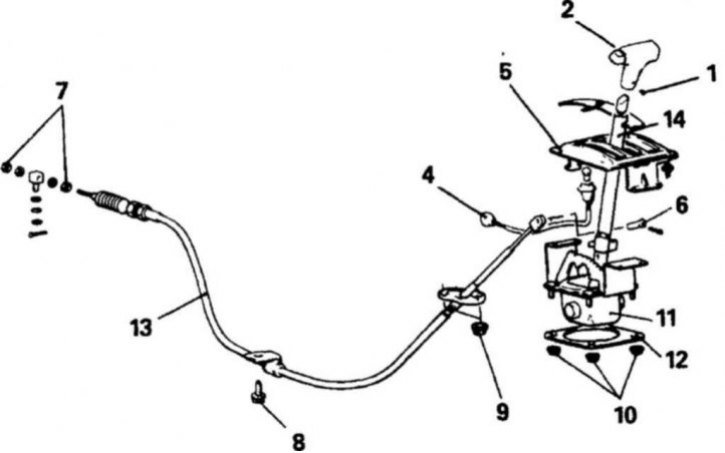

5.5а Элементы селектора автоматической коробки передач моделей Cordia/Tredia, а также Colt, Lancer, Mirage и Precis ранних годов выпуска
1. Крепежный винт; 2. Рукоятка; 3. Консоль (не показана); 4. Лампочка; 5. Селекторная панель; 6. Болт; 7. Регулировочные гайки тросика; 8. Крепежный "болт; 9. Гайки крепежного кронштейна тросика; 10. Крепежные гайки рычага селектора; 11. Механизм селектора; 12. Прокладка; 13. Тросик; 14. Рычаг селектора

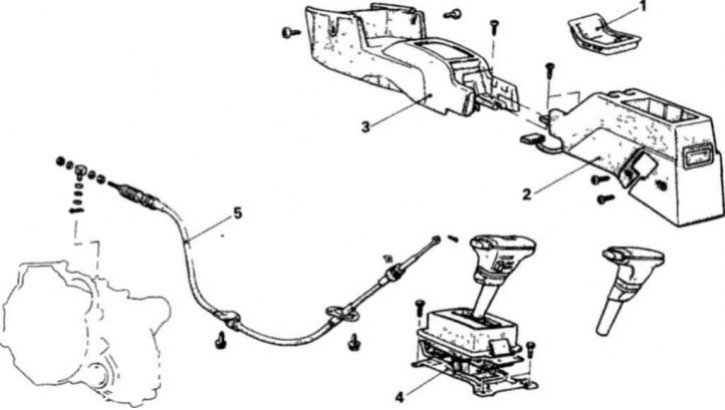

5.5б Элементы селектора автоматической коробки передач моделей Colt, Lancer, Mirage и Precis поздних годов выпуска
1. Полка консоли; 2. Задняя консоль; 3. Передняя консоль; 4. Селектор; 5. Тросик

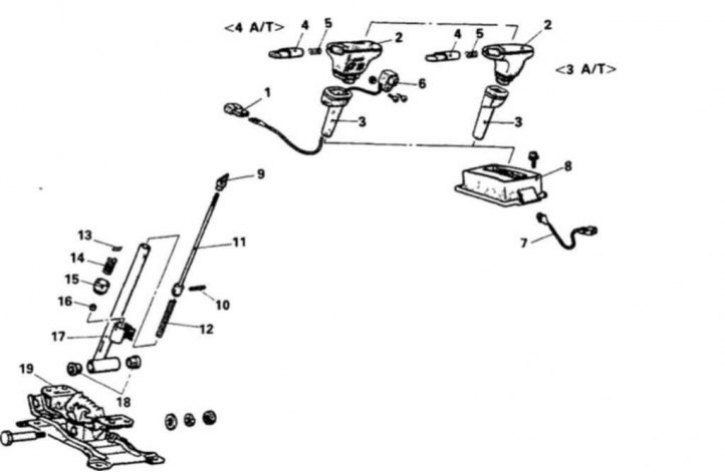

5.5в Элементы селектора автоматической коробки передач моделей Colt, Lancer, Mirage и Precis поздних годов выпуска
1. Разъем подключения выключателя повышающей передачи; 2. Рукоятка; 3. Кожух; 4. Кнопка; 5. Пружина; 6. Выключатель повышающей передачи; 7. Лампочка; 8. Селекторная панель; 9. Втулка; 10. Пружинный штифт; 11. Шток; 12. Нижняя пружина; 13. Штифт; 14. Пружина; 15. Крепление; 16. Стальной шарик; 17. Рычаг; 18. Втулки; 19. Кронштейн

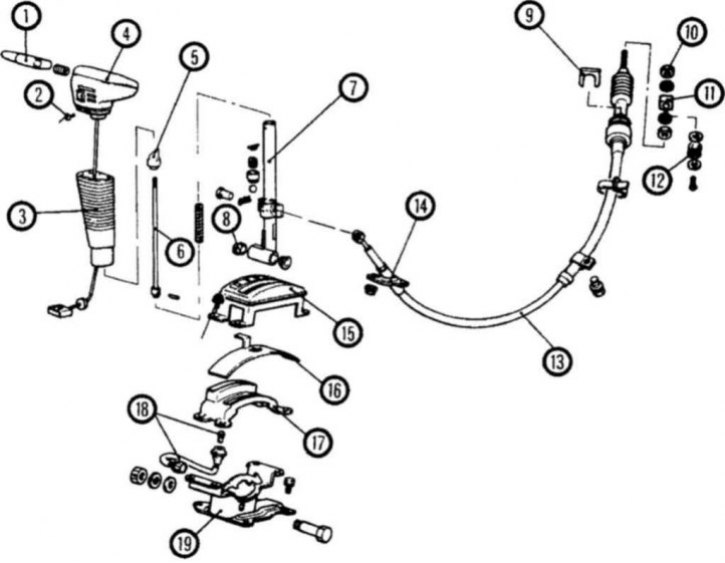

5.5г Элементы селектора автоматической коробки передач модели Galant ранних годов выпуска
1. Кнопка; 2. Винт; 3. Кожух; 4. Рукоятка; 5. Втулка; 6. Шток; 7. Рычаг селекторе; 8. Втулка; 9. Зажим; 10. Регулировочная гайка; 11. Регулятор; 12. Втулка; 13. Тросик; 14. Наконечник тросика; 15. Панель; 16. Указатель; 17. Селекторная панель; 18. Лампочка; 19. Кронштейн

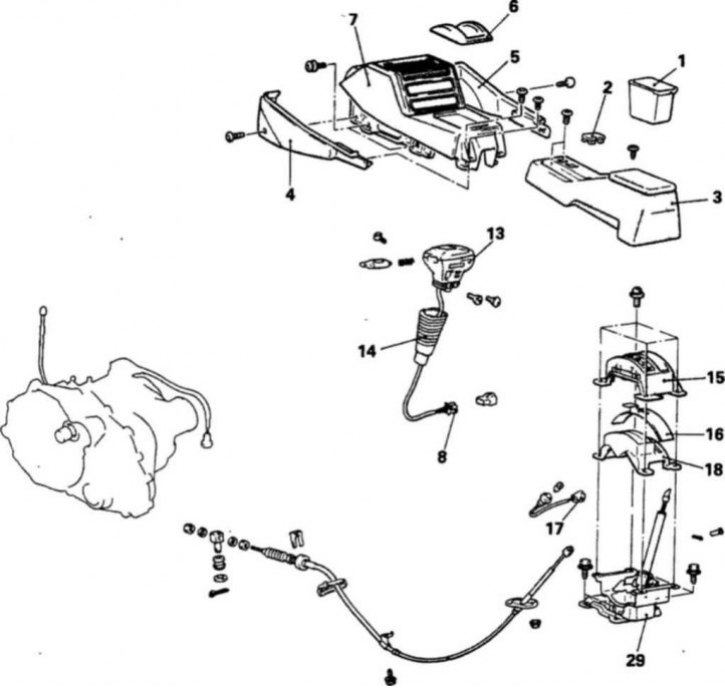

5.5д Элементы селектора автоматической коробки передач моделей Galant 1987 и 1988 годов выпуска
1. Внутренняя коробка; 2. Заглушка; 3. Задняя консоль; 4. Левый кожух; 5. Правый кожух; 6. Панель отделки; 7. Передняя консоль; 8. Разъем подключения выключателя повышающей передачи; 9. Винт; 10. Винт крепления рукоятки; 11. Кнопка; 12. Пружина; 13. Рукоятка; 14. Кожух; 15. Селекторная панель; 16. Указатель; 17. Разъем подключения лампочки; 18. Нижняя селекторная панель; 19. Разрезное стопорное кольцо; 20. Штифт; 21. Воздушный фильтр; 22. Обмотка тросика; 23. Зажим; 24. Чека; 25. Втулка; 26. Тросик; 27. Регулировочная гайка; 28. Регулятор; 29. Рычаг селектора

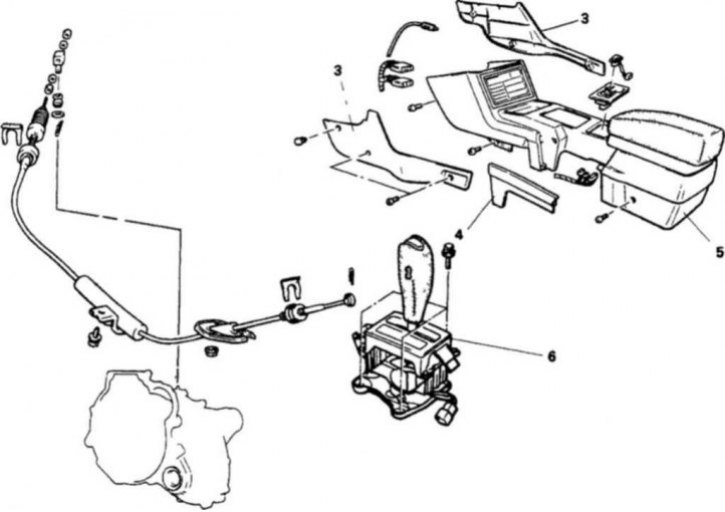

5.5е Элементы селектора автоматической коробки передач модели Galant 1989 года выпуска и позже
1. Селекторная панель; 2. Переключатель режима работы коробки передач; 3. Боковой кожух; 4. Боковая панель ручного тормоза; 5. Консоль; 6. Рычаг селектора; 7. Зажим; 8. Крепежный зажим; 9. Зажим; 10. Крепежный зажим; 11. Тросик; 12. Втулка

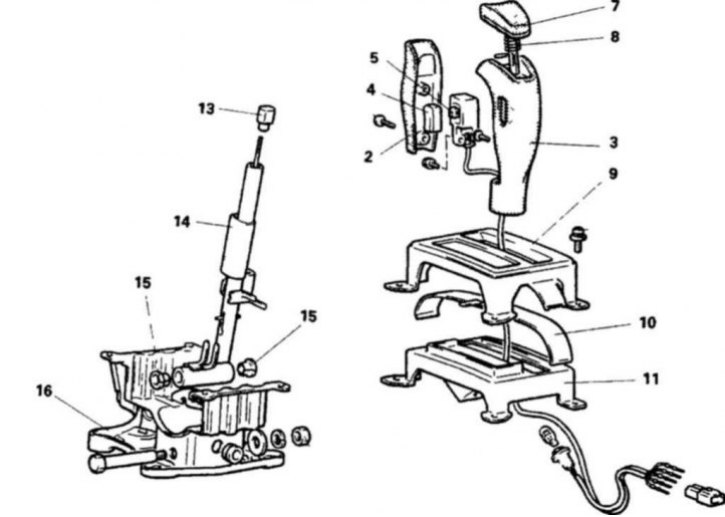

5.5ж Элементы селектора автоматической коробки передач модели Galant 1989 года выпуска и позже
1. Разъем подключения выключателя; 2. Кожух; 3. Рукоятка; 4. Кнопка; 5. Выключатель повышающей передачи; 6. Штифт; 7. Кнопка; 8. Пружина; 9. Селекторная панель; 10. Указатель; 11. Нижняя селекторная панель; 12. Гнездо; 13. Втулка; 14. Рычаг селектора; 15. Втулка; 16. Кронштейн
5. Открутите крепежные болты и гайки рычага селектора (5.5а, 5.5б, 5.5в, 5.5г, 5.5д, 5.5е и 5.5ж)
6. В салоне снимите рукоятку рычага селектора и консоль. Отсоедините тросик от рычага и снимите рычаг селектора (5.5а, 5.5б, 5.5в, 5.5г, 5.5д, 5.5е и 5.5ж).
7. Снимите тросик селектора с автомобиля.
Установка
8. Установка проводится в обратном порядке снятия.
Регулировка
9. Переведите рычаг селектора в положение нейтральной передачи.

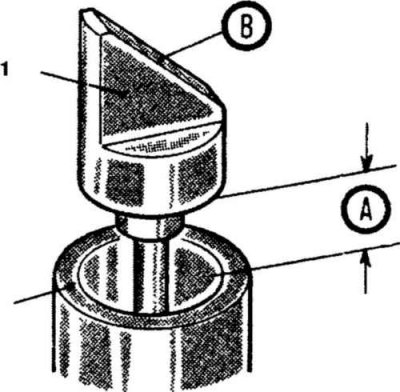

5.10 Поверните рычаг селектора для получения требуемого зазора (А), скошенная сторона (В) втулки должна быть обращена к водителю
1. Втулка; 2. Рычаг
10. Подкрутив втулку, отрегулируйте зазор между втулкой и рычагом (5.10).
11. Установите консоль и рукоятку рычага селектора.
12. Устраните провисание тросика, закрутив регулировочные гайки на рычаге коробки передач (5.5а, 5.5б, 5.5в, 5.5г, 5.5д, 5.5е и 5.5ж).
13. Проверьте работу механизма селектора. Отрегулируйте блокирующий выключатель, если необходимо.
