Регулировка
Измерьте центр расположения противотуманных фар, как показано на рисунке.

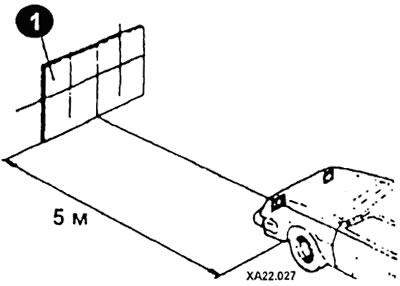

Установите расстояние от центров противотуманных фар до экрана (1) 5 м, как показано на рисунке.
Доведите давление в шинах до номинальной величины и оставьте в автомобиле только водителя, либо разместите на его месте груз около 75 кг.
Установите частоту вращения двигателя 2000 об/мин и отрегулируйте пучок света передних противотуманных фар.
Проверьте соответствие расположения пучка света на экране номинальному.

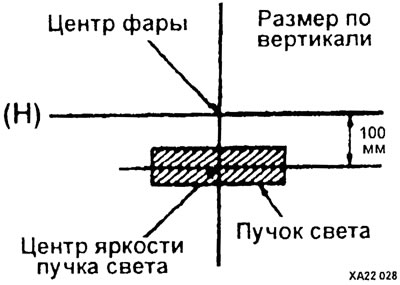

Номинальные размеры:
- По вертикали - 100 мм ниже горизонтальной линии (Н).
- По горизонтали - параллельно направлению движения автомобиля.

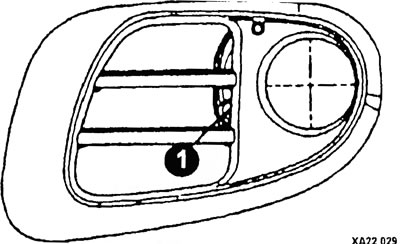

При необходимости произведите регулировку, вращая регулировочный винт (1).
Замена ламп
Снимите крышку противотуманной лампы.

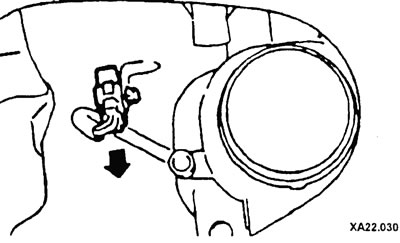

Отсоедините разъем, который прикреплен к кронштейну противотуманной лампы, как показано на рисунке ниже.

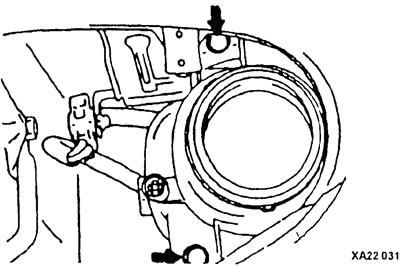

Отверните болты (стрелки) и снимите противотуманную фару в сборе.
Снимите заднюю крышку противотуманной фары.

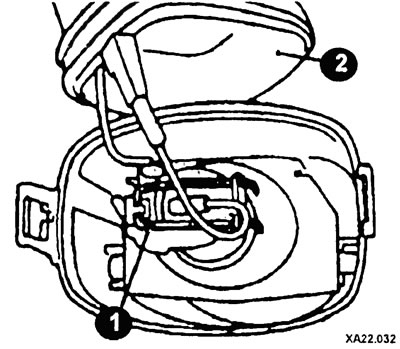

Отстегните пружину, которая крепит лампу, после чего замените ее.
1 - пружина; 2 - задняя крышка противотуманной фары.
