Клиновой ремень генератора
Снимите клиновые ремни сервонасоса рулевого управления и компрессора кондиционера, если они имеются.

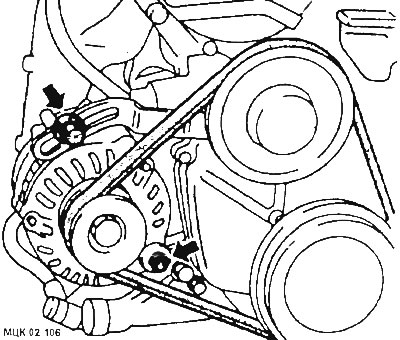

Слегка отверните гайку генератора.
Ослабьте зажимной болт натяжного рычага и отклоните генератор в сторону двигателя, ослабив натяжение клинового ремня.
Снимите клиновой ремень генератора.
Проверьте состояние клинового ремня при необходимости замените на новый.
Наденьте клиновой ремень на шкив.
Отклоните генератор от двигателя при помощи монтировки, натянув клиновой ремень.
Закрутите зажимной болт и проверьте натяжение клинового ремня. Требуемое значение 7,0-10,0 мм.
Установите клиновые ремни сервонасоса и компрессора кондиционера, если они имеются.
Клиновой ремень сервонасоса рулевого управления
Выкрутите крепежный и зажимной болты сервонасоса рулевого управления и прижмите насос к двигателю. Клиновый ремень будет ослаблен.
Снимите клиновый ремень.
Проверьте состояние клинового ремня при необходимости возьмите новый.
Наденьте клиновой ремень на шкивы.

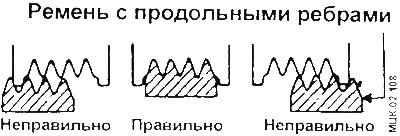

Отклоните сервонасос от двигателя, натянув ремень. Проверьте правильность посадки клинового ремня на шкивах и отрегулируйте натяжение Требуемое значение 6,0±9,0 мм.
Затяните зажимной и крепежный болты с усилием 50 Нм.
Вновь проверьте натяжение ремня.
Клиновой ремень компрессора кондиционера

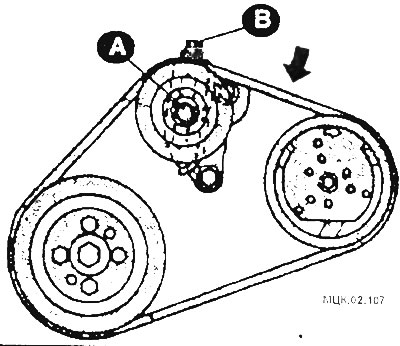

Слегка отверните крепежный болт натяжного ролика (А).
Ослабьте натяжение клинового ремня поворотом регулировочного болта (В).
Снимите клиновой ремень со шкивов.
Проверьте состояние клинового ремня, при необходимости установите новый.
Установите клиновой ремень в обратном порядке.
Наденьте клиновой ремень и натяните его поворотом регулировочного болта.
Проверьте натяжение клинового ремня. Требуемые значения натяжения клинового ремня компрессора кондиционера: новый клиновой ремень 6,0-7,0 мм; клиновой ремень б/у 7,0-8,0 мм.
Затяните крепежный болт.
Совершите пробную поездку и вновь проверьте натяжение ремня.
Места расположения клиновых ремней

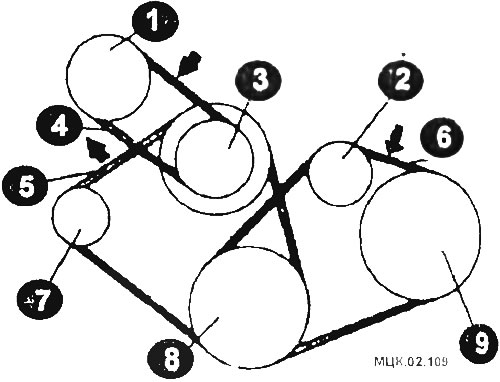

1 - шкив сервонасоса рулевого управления; 2 - натяжной ролик ремня кондиционера; 3 - шкив водяного насоса; 4 - клиновой ремень сервонасоса рулевого управления; 5 - клиновой ремень генератора; 6 - клиновой ремень кондиционера; 7 - шкив генератора; 8 - шкив колем ныла; 9 - шкив компрессора кондиционера.
Проверка натяжения клиновых ремней
Проверяйте натяжение клинового ремня только посередине между двумя шкивами, как показано стрелкой на рисунке.

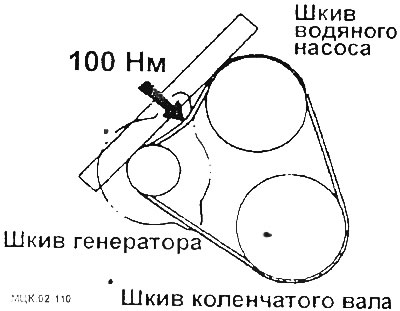

Для этого следует тянуть за ремень или нажать на ремень усилием 100 Н (10 кг), затем замерить возникающий прогиб ремня и сравнить с заданным значением.
Если измеренное значение выше допустимого, надо отрегулировать натяжение ремня.
Требуемые значения прогиба клиновых ремней ремень генератора 7,0-10,0 мм; ремень сервонасоса рулевого управления 6,0-9,0 мм; ремень компрессора кондиционера 6,0-8,0 мм.
