Корпус дроссельной заслонки — ремонт (модели с 2001 года)

Главная Кольт 4 (1991-2003) Силовой агрегат Впрыск топлива GDI

0

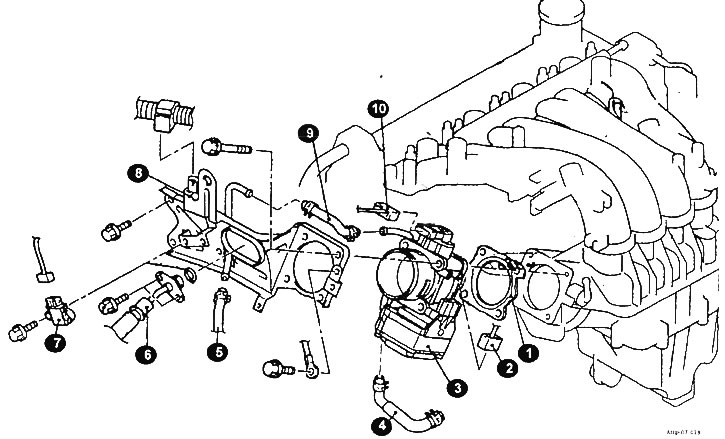

Установочные элементы корпуса дроссельной заслонки моделей 2001 г. выпуска
1 - прокладка; 2 - разъем сервопривода регулятора оборотов холостого хода; 3 - корпус дроссельной заслонки; 4, 3, 9 - шланг системы охлаждения; 6 - шланг высокого давления топлива; 7 - датчик неисправности системы зажигания; 8 - опора; 10 - разъем датчика положения дроссельной заслонки.


Снятие



Отсоедините провод массы от аккумулятора.

Снимите крышку двигателя.

Слейте охлаждающую жидкость из системы охлаждения.

Сбросьте давление топлива.

Снимите воздушный фильтр.

Отсоедините разъемы датчика положения дроссельной заслонки и сервопривода регулятора оборотов холостого хода.

Отвинтите болты и снимите датчик неисправности системы зажигания.

Ослабив хомут, снимите шланг системы охлаждения.

Ослабьте хомут и отсоедините шланг системы охлаждения.

Отверните болты и снимите соединение топливного шланга высокого давления и прокладку.

Отвернув болты, снимите опору корпуса дроссельной заслонки.

Ослабьте хомут и отсоедините шланг системы охлаждения.

Снимите прокладку корпуса дроссельной заслонки.

Установка



Установка осуществляется в обратной последовательности с учетом следующего.

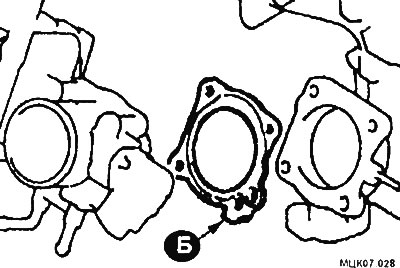

Установите прокладку таким образом, чтобы ее выступающая часть (Б) располагалась, как показано на рисунке.



Вращая вправо-влево топливный шланг высокого давления, подсоедините его к топливному коллектору, стараясь не повредить прокладку.

Если же топливный шланг туго поворачивается в своем посадочном месте, то, возможно, «закусило» кольцевую прокладку.
