Коробка передач — снятие и установка (модели ранних годов)

Главная Кольт 4 (1991-2003) Трансмиссия Механическая коробка передач

0

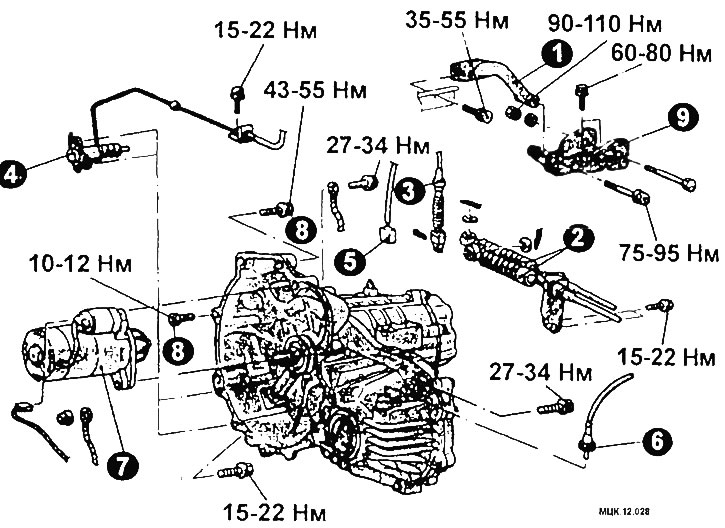

Установочные элементы коробки передач ранних годов выпуска
1 - растяжка; 2 - тросы переключения передач; 3 - трос сцепления; 4 - рабочий цилиндр сцепления; 5 - электрический провод к фонарю заднего хода; 6 - тросик спидометра; 7 - стартер; 8 - верхний болт крепления; 9 - кронштейн коробки передач.


Коробка передач снимается вниз. Поэтому потребуется соответствующий домкрат или 4 подставки, чтобы опускать коробку передач.

Снятие



Отсоедините провод массы от аккумулятора.

Отключайте аккумулятор только при выключенном зажигании.

Слейте масло из коробки передач.

Снимите аккумулятор и держатель аккумулятора.

Поднимите автомобиль.

Снимите нижний поддон двигательного отсека.

Отожмите шарниры рулевых тяг и осевые шарниры к поворотным кулакам.

Выньте приводные валы из коробки передач.

Закрепите на веревках к кузову снятые приводные валы, как можно дальше от корпуса коробки передач.

Открутите болты крепления стартера и снимите его.

Отсоедините тросик спидометра.

Отсоедините провод к фонарю заднего хода.

Отсоедините тяги переключения передач.

Снимите рабочий цилиндр сцепления.


Снимите кожух корзины сцепления.

Удалите болты крепления с нижней части коробки передач.

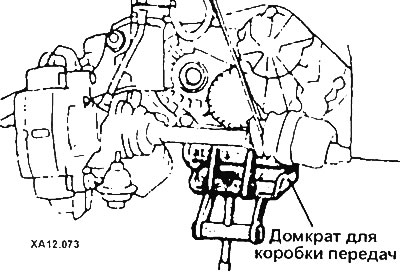

Подоприте коробку передач домкратом. Переместите коробку передач от двигателя вправо и опустите на землю.



Установка



Проверьте сцепление и выжимной подшипник сцепления.

Очистите шлицы первичного вала и смажьте их.

Вставьте коробку передач в моторный отсек в порядке, обратном снятию.

ВНИМАНИЕ: Если первичный вал коробки передач не входит в блок сцепления, не много проверните коленчатый вал за центральный болт шкива, но ни в коем случае не задвигайте коробку передач силой, иначе повредите диск сцепления и корзину.

Выровняйте коробку передач. Направляющие штифты должны войти в отверстия корпуса сцепления.

Вставьте все болты крепления и затяните равномерно, закрепив коробку передач на двигателе. Усилие затяжки зависит от наружного диаметра болта.

Закрепите кожух корзины сцепления с усилием 10 Нм.

Установите приводные валы.

Установите шарниры рулевых тяг и осевые шарниры.

Установите нижний поддон двигателя.

Опустите автомобиль.

Далее установите на место стартер, прикрутите тросик спидометра подсоедините провод к фонарю заднего хода, присоедините тяги переключения передач и установите рабочий цилиндр сцепления.


Установите аккумулятор.

Залейте масло в коробку передач.

Подключите к аккумулятору провод массы.

Проверьте функционирование рукоятки переключения передач, приборов и указателей.

Проведите проверку углов установки колес.
