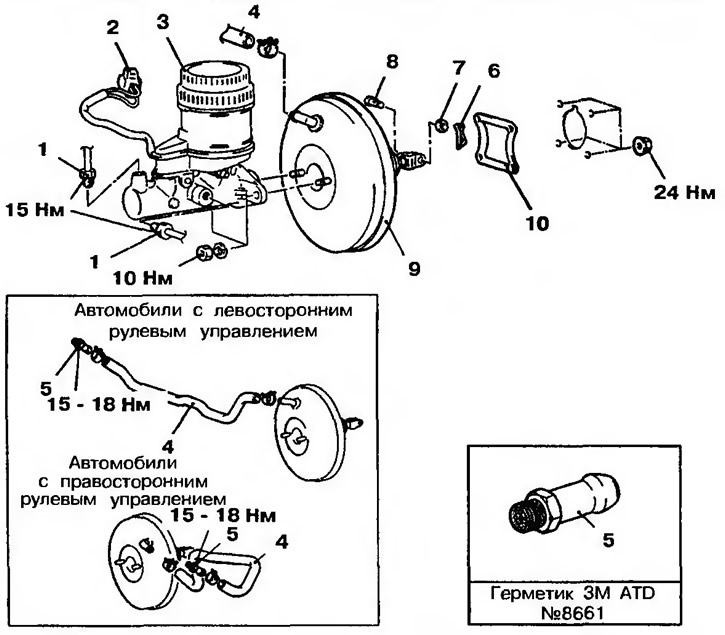

Рис. 14.20а. Главный тормозной цилиндр и вакуумный усилитель: 1 - Тормозной трубопровод; 2 - Разъем проводки датчика уровня тормозной жидкости; 3 - Главный тормозной цилиндр; 4 - Вакуумный шланг (с интегрированным обратным клапаном); 5 - Переходник; 6 - Фиксирующая скоба; 7 - Шайба; 8 - Болт; 9 - Вакуумный усилитель; 10 - Прокладка

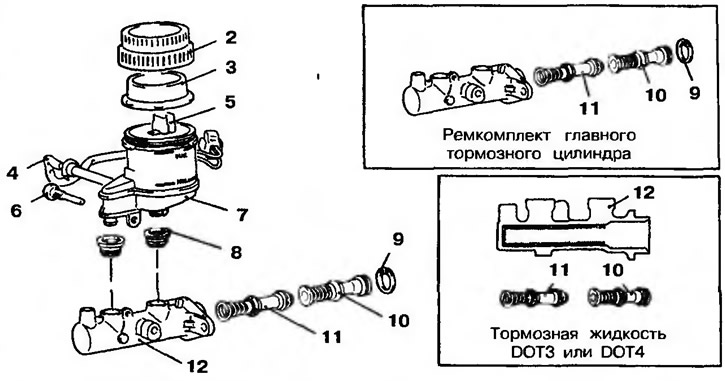

Рис. 14.20б. Главный тормозной цилиндр в разобранном виде: 2 - Крышка бачка; 3 - Мембрана; 4 - Датчик уровня тормозной жидкости; 5 - Поплавок; 6 - Крепежный болт бачка; 7 - Бачок; 8 - Прокладка бачка; 9 - Упорное кольцо; 10 - Первый поршень; 11 - Второй поршень; 12 - Корпус главного тормозного цилиндра
