Проверка тормозного диска переднего тормозного механизма

Главная Кольт 5 (1995-2003, бензин) Шасси и ходовая часть Тормозная система

0

Проверка толщины тормозного диска переднего тормозного механизма



1. Измерьте микрометром толщину диска в восьми точках, смещенных на 45 градусов и удаленных на 10 мм от края диска (рис. 14.14).

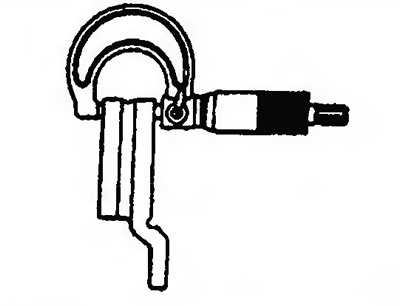

Рис. 14.14. Измерьте микрометром толщину диска в восьми точках, смещенных на 45 градусов и удаленных на 10 мм от края диска


Толщина тормозного диска:
  • Номинальное значение: 18.0 мм.
  • Допустимое значение: 16.4 мм.

2. Разница в толщине диска (минимум в 8 местах) должна составлять не более 0.015 мм между каждой из измеренных точек.

3. Если толщина отличается от допустимой, тормозной диск нужно заменить или перешлифовать.

Проверка биения тормозного диска



4. Открутите опору суппорта и закрепите ее с помощью проволоки.

5. Проверьте поверхность тормозного диска на отсутствие раковин, трещин и ржавчины. Тщательно очистите диск и удалите все следы коррозии.

6. Закрепите стрелочный индикатор на расстоянии 5 мм от края и измерьте биение диска (рис. 14.15). Допустимое значение: 0.06 мм или меньше.

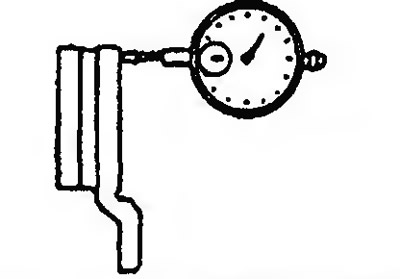

Рис. 14.15. Проверка биения тормозного диска
