Схождение колес
2. Схождение колес: 0°09'±06'. Регулировка схождения задних колес проводится вращением регулировочного болта, находящегося с внутренней стороны рычага управления (рис. 12.8). Слева: вращение по часовой стрелке -положительное схождение. Справа: вращение по часовой стрелки - отрицательное схождение. Регулировка схождения изменяется на 2.6 мм с каждым поворотом.

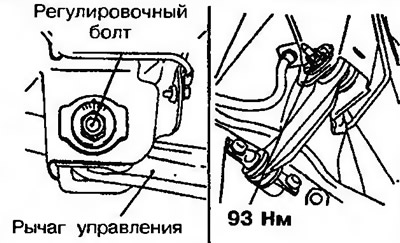

Рис. 12.8. Проверка и регулировка схождения задних колес
Развал колес
3. Развал колес: 0°00'±30'. Если развал не соответствует требуемому значению, его необходимо отрегулировать.
4. Развал регулируется вращением регулировочного болта крепления поперечного рычага и задней поперечной балки (рис. 12.9). Слева: вращение по часовой стрелке - положительный угол развала. Справа: вращение по часовой стрелки - отрицательный угол развала.

Рис. 12.9. Проверка и регулировка развала колес
