Проверка сопротивления указателя температуры охлаждающей жидкости

1. Снимите болт крепления источника питания.

2. Измерьте омметром сопротивление между соединительными клеммами (рис. 15.6а,б). Номинальное значение сопротивления:

• между источником питания и «массой»: 187±18.7 Ом
• между источником питания и указателем температуры охлаждающей жидкости: 90±4.5 Ом
• между указателем температуры охлаждающей жидкости и «массой»: 247±24.7 Ом

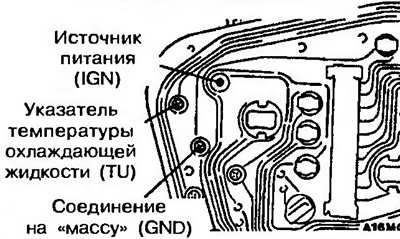

Рис. 15.6а. Проверка сопротивления указателя температуры охлаждающей жидкости (автомобили с тахометром)

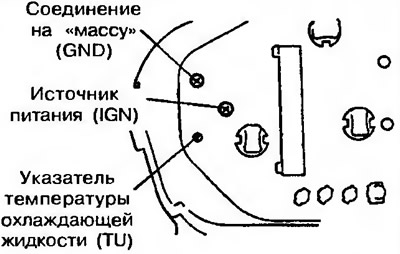

Рис. 15.6б. Проверка сопротивления указателя температуры охлаждающей жидкости (автомобили без тахометра)
