Фары (с включенным дневным светом фар DRL)

Главная Кольт 5 (1995-2003, бензин) Электрооборудование Электрические схемы

0

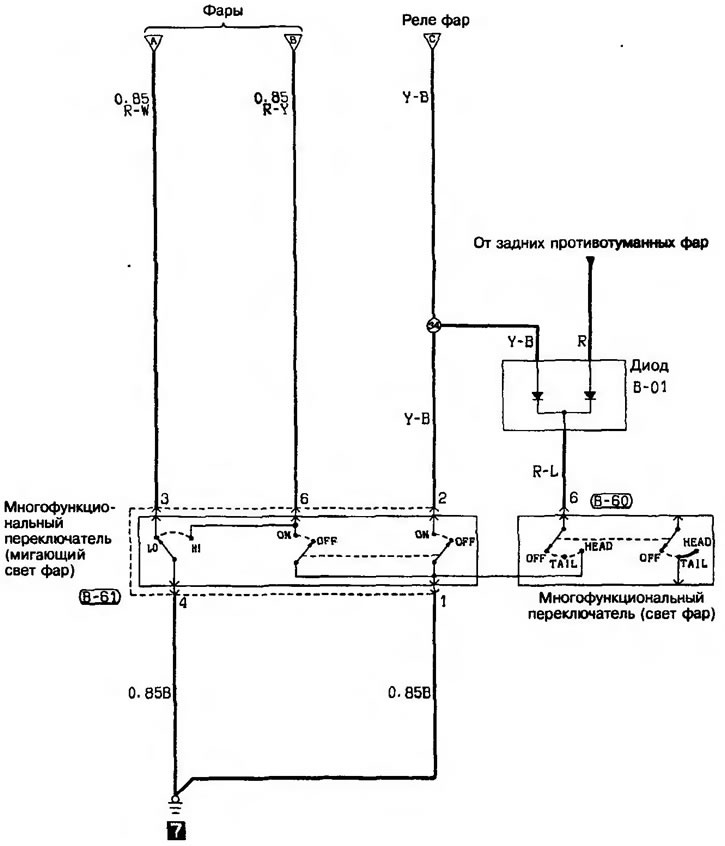

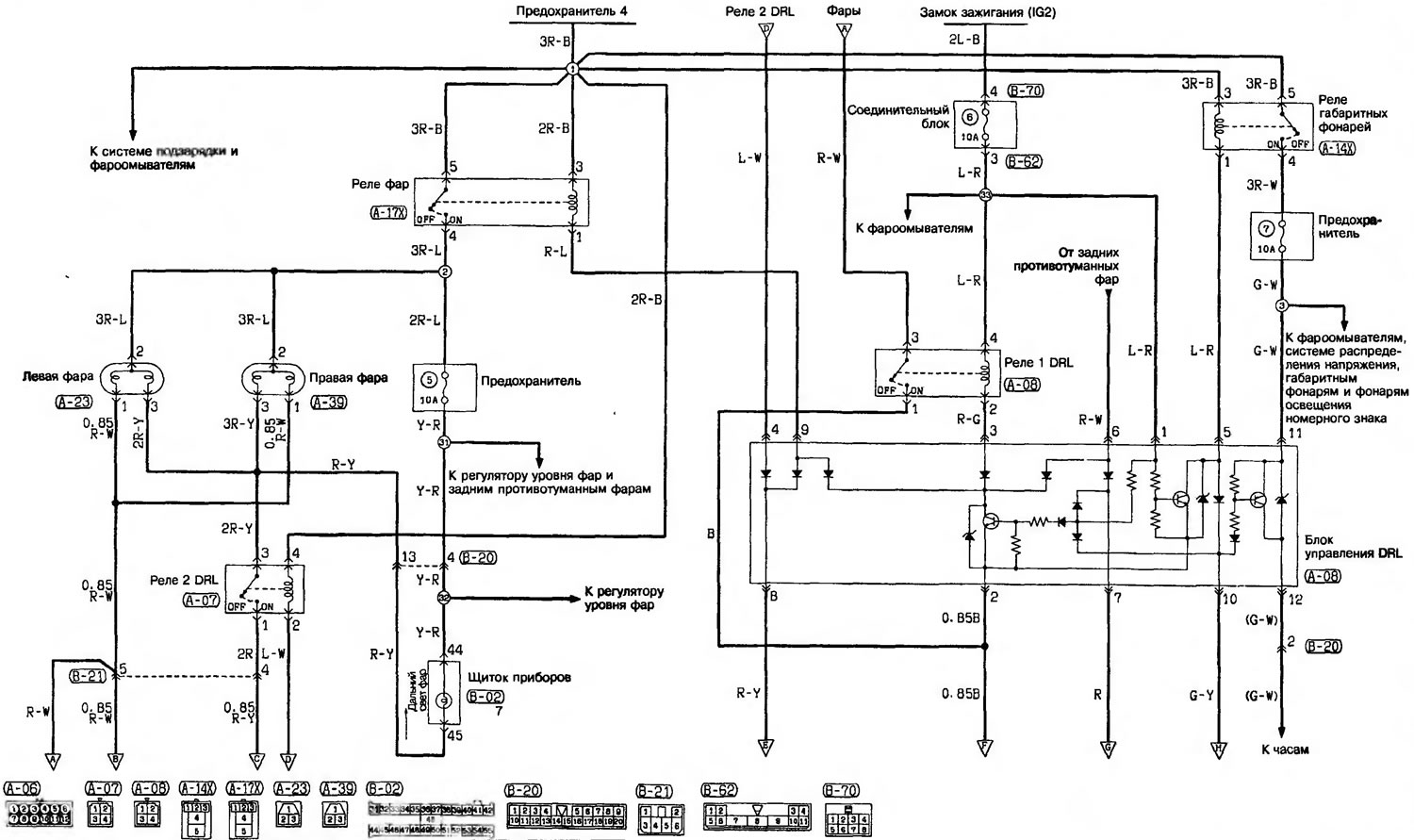

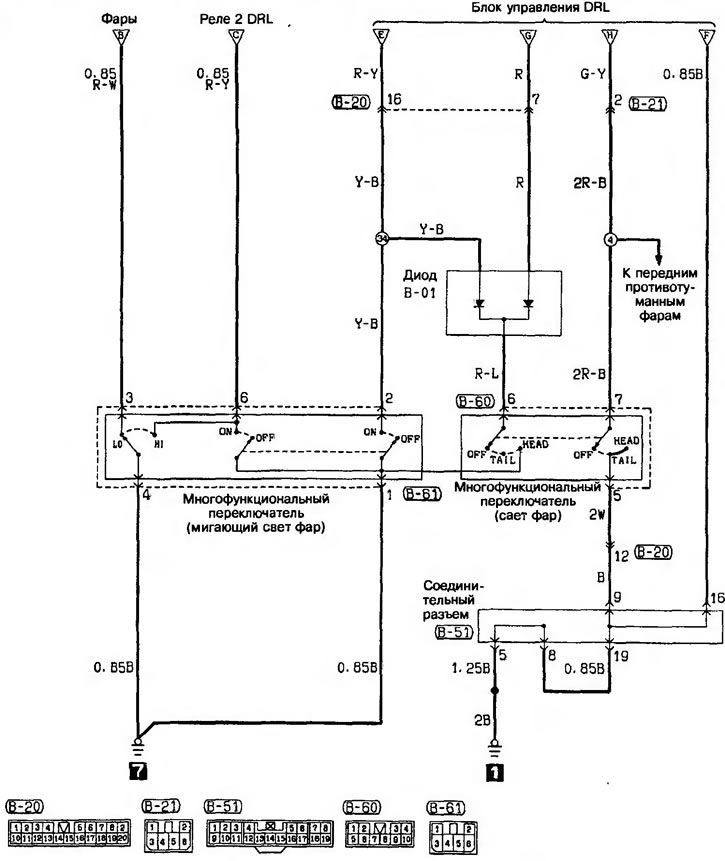

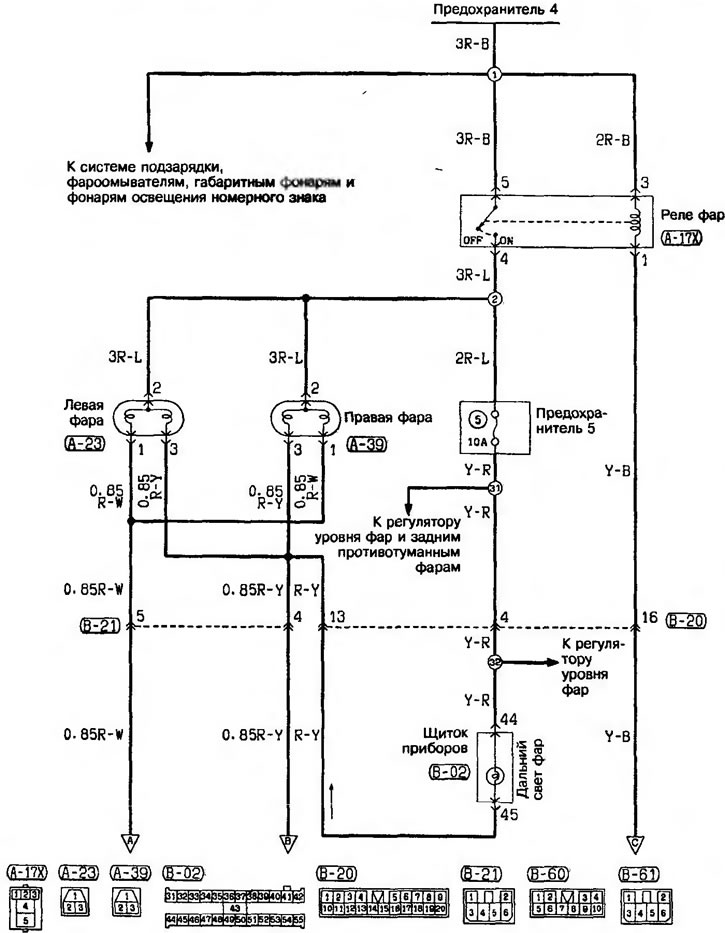

Фары (с включенным дневным светом фар DRL)




Открыть большую картинку в новой вкладке »







Информацию по чтению и использованию электрических схем смотрите на этой странице →
