Схема кондиционера воздуха

Главная Кольт 5 (1995-2003, бензин) Электрооборудование Электрические схемы

0

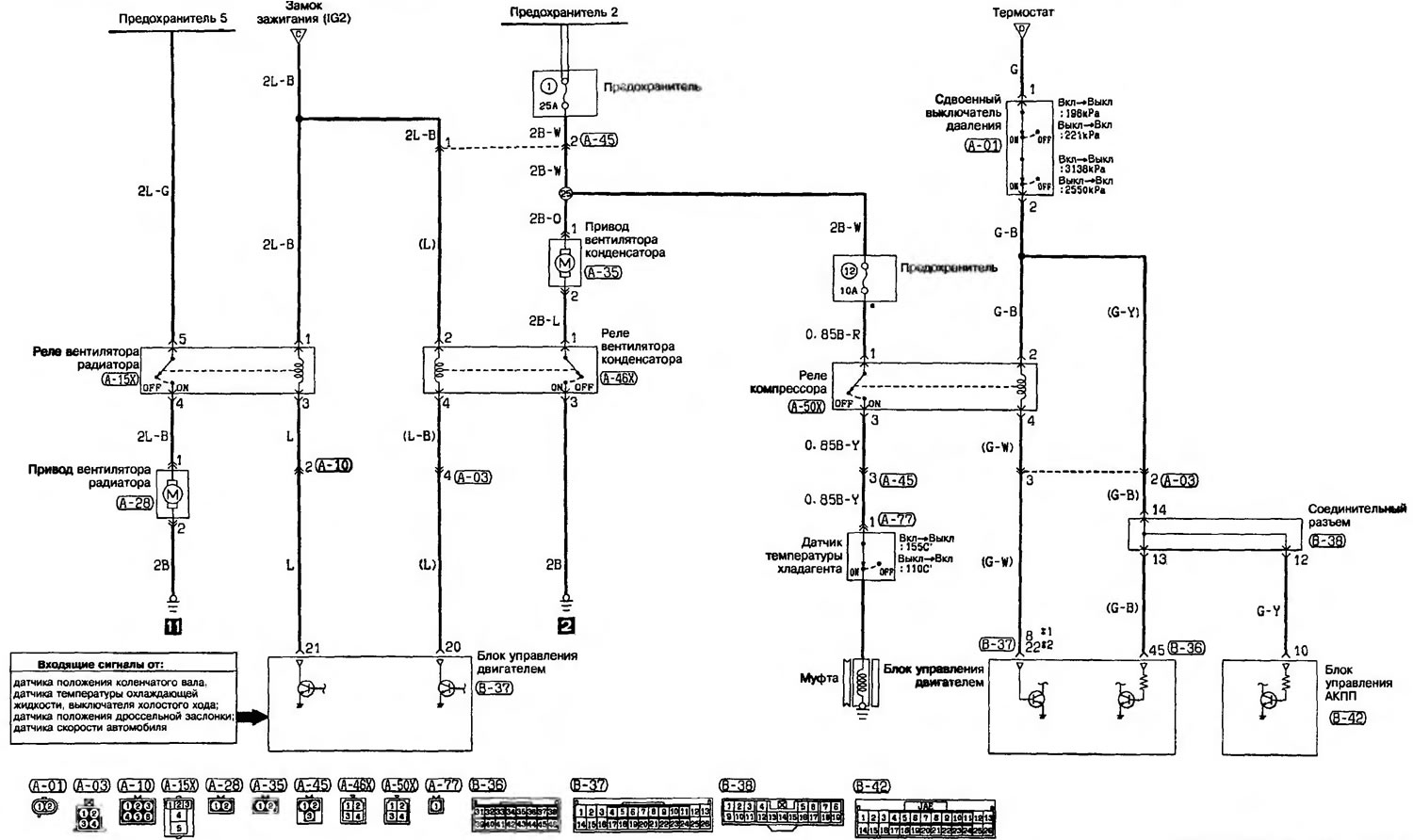

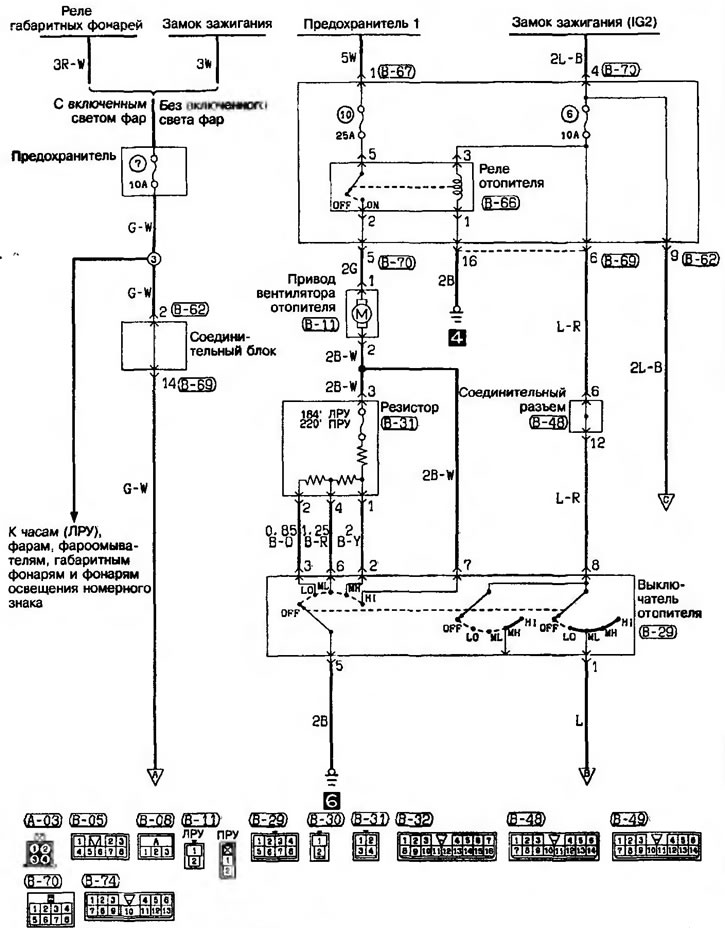

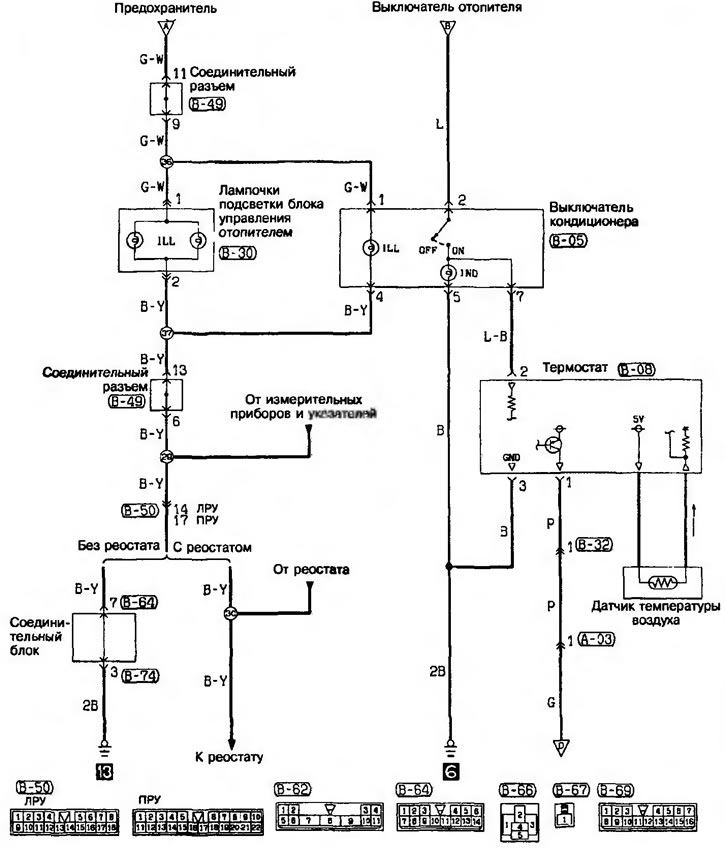

Кондиционер воздуха








Открыть большую картинку в новой вкладке »

Информацию по чтению и использованию электрических схем смотрите на этой странице →
Эта статья доступна на: болгарском, белорусском, украинском
