Седло клапана — проверка, обработка и замена

Проверка

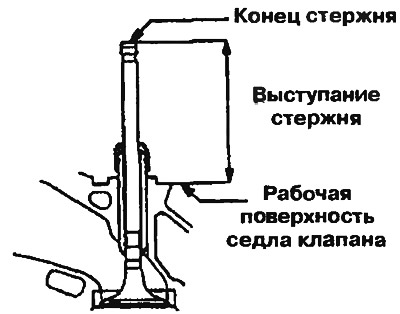

1. Установите клапан. Прижмите стержень клапана к седлу и измерьте расстояние от конца стержня до рабочей поверхности седла пружины клапана (рис. 3.49). Если величина больше допустимой, замените седло клапана.

Параметры		Номинальное значение, мм	Предельное значение, мм
SOHC 12V	Впускной клапан	43.70	44.20
	Выпускной клапан	43.30	43.80
SOHC 16V	Впускной клапан	53.21	53.71
	Выпускной клапан	54.10	54.60
DOHC	Впускной клапан	48.80	49.30
	Выпускной клапан	48.70	49.20

Обработка

2. Перед обработкой седла клапана, проверьте зазор между направляющей втулкой стержня клапана и клапаном. При необходимости замените направляющую стержня клапана.

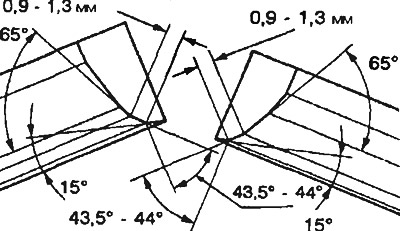

3. С помощью подходящего инструмента или фрезы обработайте седло клапана до получения требуемой ширины и угла седла клапана (рис. 3.50).




4. После обработки притрите специальной притирочной пастой клапан и седло клапана. Затем проверьте выступание стержня клапана.

Замене

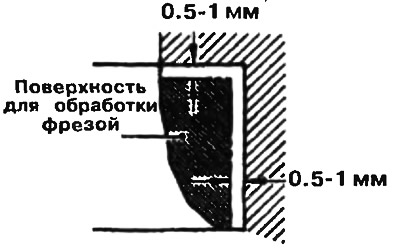

5. Если седло клапана снимается, предварительно обработайте внутреннюю сторону седла фрезой, чтобы облегчить ее снятие. После этого седло клапана можно заменить новым (рис. 3.51).



6. Просверлите отверстие ремонтного размера для седла клапана в головке блока цилиндров на внешнем диаметре седла клапана. Значения ремонтных размеров седел клапанов приведены в таблице 3.6.

7. Прежде чем устанавливать седло клапана, либо нагрейте головку блока цилиндров до 250°C, либо охладите седло клапана охлаждающим спреем во избежание деформации отверстия в головке блока цилиндров.

8. Используя фрезу для обработки седла клапана, доведите ширину рабочей поверхности контакта и угол фаски седла клапана до требуемой величины.

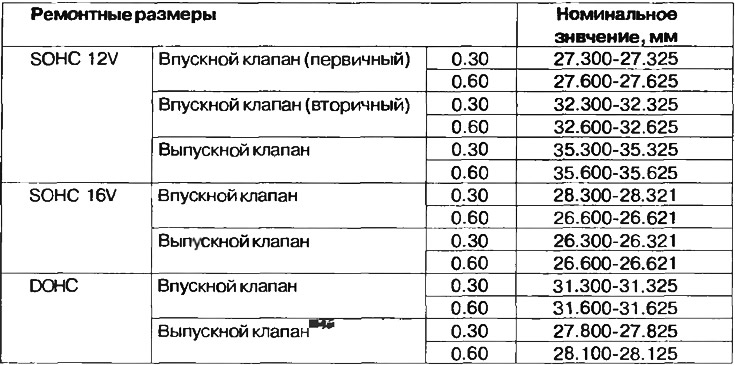

Таблица 3.6. Значения ремонтных размеров седел клапанов
