Шатунные вкладыши — проверка

Главная Кольт 5 (1995-2003, бензин) Бензиновые двигатели Двигатели 4G1 с 1995 года

0

1. Вкладыши выбираются в соответствии с идентификационными метками или цветовой маркировкой коленчатого вала и шатуна (рис. 3.56а,б и таблицу 3.7).

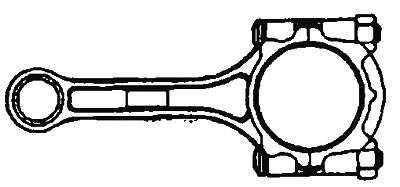

Рис. 3.56а. Цветовая маркировка шатуна

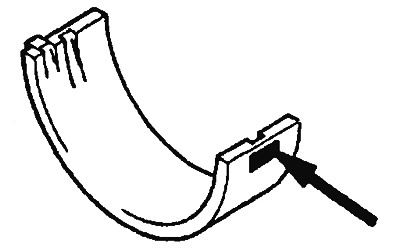

Рис. 3.56б. Цветовая маркировка вкладыша. (СТР. 37)

Таблица 3.7. Идентификационные и цветовые маркировки шатунных вкладышей



Идентификационная метка коленчатого валаЦветовая маркировка шатунаИдентификационная метка вкладыша
I, желтыйБелый1
Нет1
Желтый2
II, нетБелый1
Нет2
Желтый3
III, белыйБелый2
Нет3
Желтый3
