Седло клапана — проверка и установка

1. Установите клапан и измерьте высоту выступания стержня клапана (рис. 2.25). Если измеренная величина больше допустимой, замените седло клапана.

8-клапанные двигатели

Нормальное значение: впускной клапан - 41.45 мм, выпускной клапан - 41.35 мм.

Предельное значение: впускной клапан - 41.95 мм, выпускной клапан - 41.85 мм.

12-клапанные двигатели

Нормальное значение: впускной клапан - 43.70 мм, выпускной клапан - 43.30 мм.

Предельное значение: впускной клапан - 44.20 мм, выпускной клапан - 43.80 мм.

Замена кольца седла клапана

1. Перед снятием кольца седла клапана сначала обработайте фрезой внутреннюю сторону кольца, чтобы облегчить снятие. Затем замените кольцо на новое.

2. Рассверлите отверстие под седло клапана в головке блока цилиндров согласно внешнему диаметру кольца седла клапана с учетом допустимых ремонтных размеров.

12-клапанные двигатели

Впускной клапан (первичный):

• Расточка на 0.30 мм: 27.421-27.441 мм.
• Расточка на 0.60 мм: 27.721-27.741 мм.

Впускной клапан (вторичный):

• Расточка на 0.30 мм: 32.425-32.445 мм.
• Расточка на 0.60 мм: 32,725-32,725 мм.

Выпускной клапан:

• Расточка на 0.30 мм:35.425-35.445 мм.
• Расточка на 0.60 мм: 35.725-35.745 мм.

8-клапанные двигатели

Впускной клапан:

• Расточка на 0.30 мм: 36.300-36.325 мм.
• Расточка на 0.60 мм: 36.600-36.625 мм.

Выпускной клапан:

• Расточка на 0.30 мм: 32.300-32.325 мм.
• Расточка на 0.60 мм:32.600-32.625 мм.

3. Прежде чем установить кольцо седла клапана, разогрейте головку блока цилиндров до 250° или охладите кольцо, чтобы избежать деформации отверстия в головке блока цилиндров.

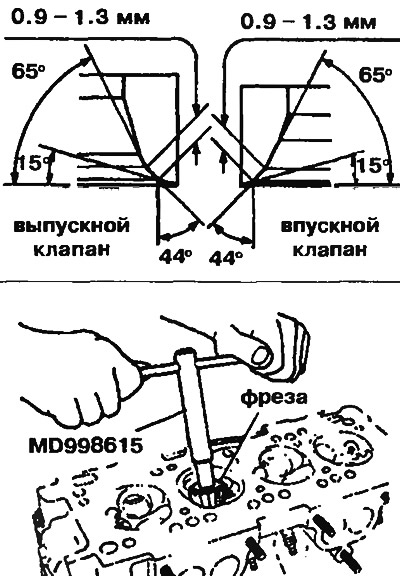

4. Притрите седло клапана. Углы и притирка седла клапана показаны на рис. 2.25.
