2. Измерьте внутренний диаметр головки шатуна и диаметр шатунной шейки коленчатого вала (рис. 2.39). Если зазор подшипника больше допустимой величины износа, замените или перешлифуйте коленчатый вал или замените вкладыши.
- Нормальное значение: 0.02-0.06 мм.
- Предельное значение: 0.15 мм.
Диаметр шатунной шейки коленчатого вала:
- Ремонтный размер 1 (на 0.25 мм меньше): 41.740-41.725 мм.
- Ремонтный размер 2 (на 0.50 мм меньше): 41.490-41.475 мм.
- Ремонтный размер 3 (на 0.75 мм меньше): 41.240-41.225 мм.

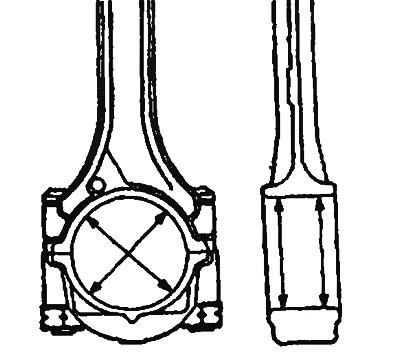

Рис. 2.39. Измерение внутреннего диаметра нижней головки шатуна
