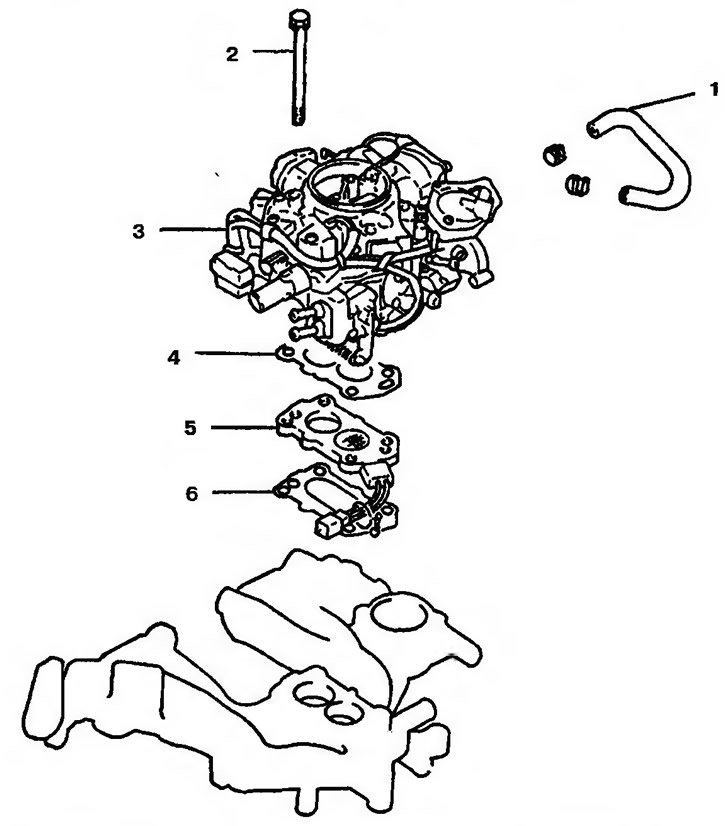

Рис. 10.69. Карбюратор а сборе: 1 - Патрубок системы охлаждения; 2 - Болт; 3 - Карбюратор; 4, 6 - Прокладка; 5 - Элемент подогрева горючей смеси при пуске холодного двигателя (только для двигателей 4G1 и 4G3)

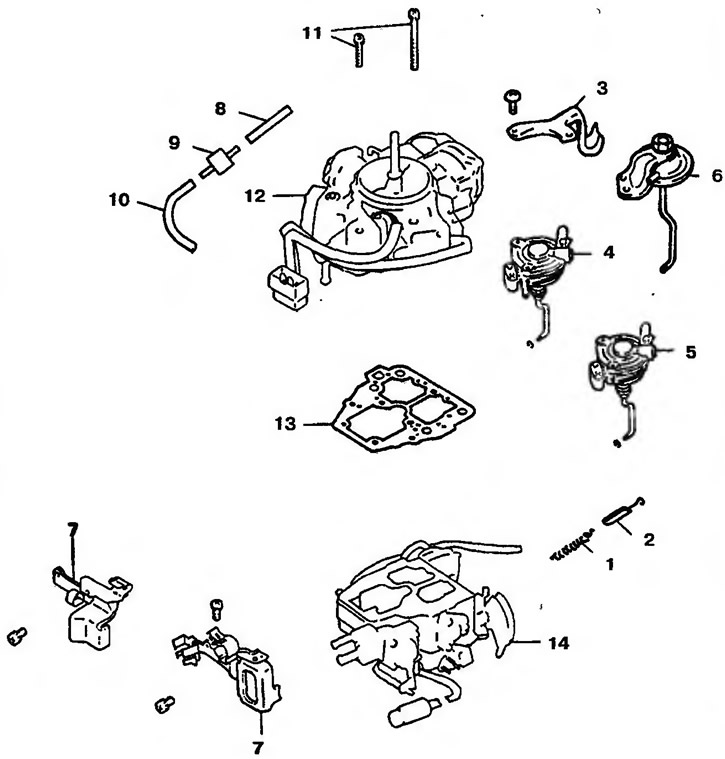

Рис. 10.70. Карбюратор в разобранном виде: 1 - Возвратная пружина клапана дроссельной заслонки; 2 - Резиновый демпфер; 3 - Кронштейн возвратной пружины клапана дроссельной заслонки; 4 - Привод закрытия дроссельной заслонки с ускорителем; 5 - Привод закрытия дроссельной заслонки; 6 - Выходное отверстие дроссельной заслонки; 7 - Кронштейн; 8, 10 - Шланги; 9 - Вакуумный клапан замедления; 11 - Болты; 12 - Крышка карбюратора; 13 - Прокладка крышки карбюратора; 14 - Корпус карбюратора и корпус дроссельной заслонки

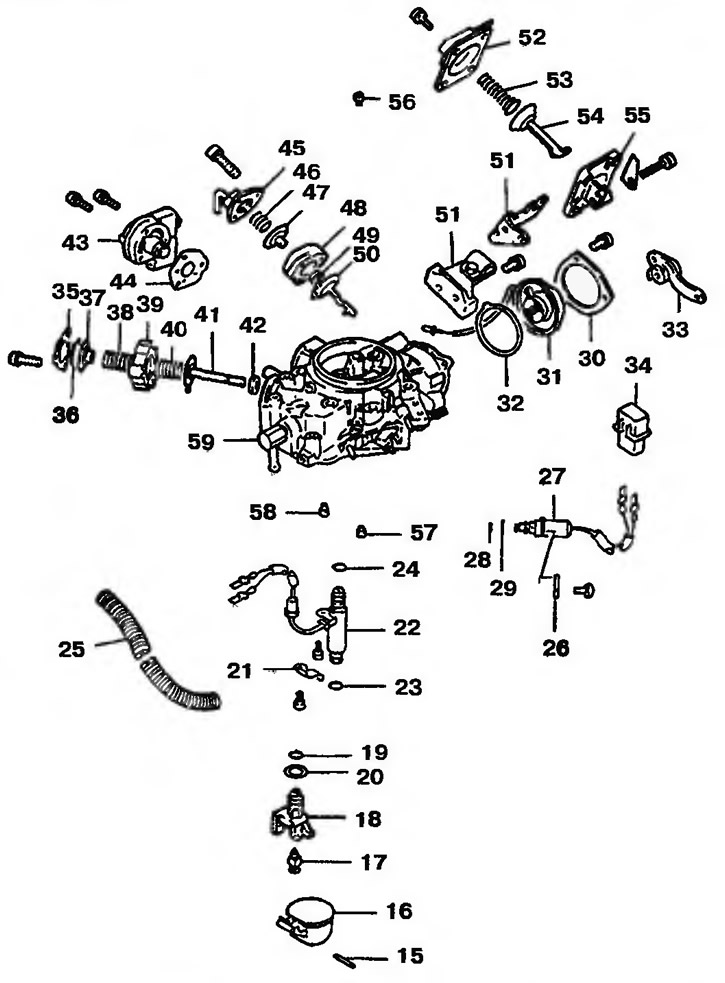

Рис. 10.71. Карбюратор в разобранном виде: 15 - Штифт; 16 - Поплавок; 17 - Игольчатый клапан; 18 - Седло игольчатого клапана; 19, 23, 24, 28, 29 - Уплотнительные кольца; 20, 30, 32, 44 - Прокладки; 21,26 - Фиксаторы; 22 - Электромагнитный клапан лямбда-регулировки; 25 - Трубка; 27 - Дозирующий электромагнитный клапан; 31 - Биметаллический элемент; 33 - Рычаг и шестерня; 34 - Разъем проводки; 35 - Крышка; 36, 41, 47, 50, 54 - Мембраны; 37 - Диафрагма пружины; 38, 40, 46, 49, 53 - Пружины; 39, 48, 55 - Корпусы; 42 - Клапан; 43 - Клапан регулирования состава горючей смеси; 45, 52 - Крышки; 51 - Кронштейн; 56 - Воздушный жиклер главной топливодозирующей системы; 57 - Жиклер холостого хода (первичный); 58 - Жиклер холостого хода (вторичный); 59 - Крышка карбюратора

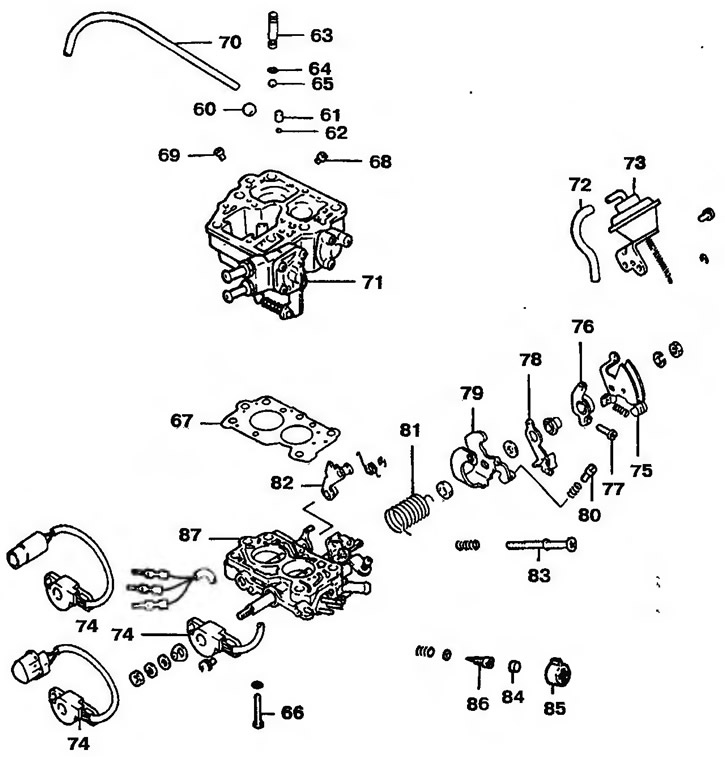

Рис. 10.72. Карбюратор в разобранном виде: 60 - Стальной шарик; 61 - Груз; 62, 65 - Шарики; 63 - Резьбовая пробка; 64 - Уплотнительное кольцо; 66 - Болт; 67 - Прокладка; 68 - Главный топливный жиклер (первичный); 69 - Главный топливный жиклер (вторичный); 70 - Трубопровод; 71 - Корпус карбюратора; 72 - Вакуумная трубка; 73 - Мембранный механизм вакуумного регулятора опережения зажигания; 74 - Датчик дроссельной заслонки; 75 - Рычаг тяги управления акселератором; 76 - Кулачковый толкатель; 77 - Регулировочный винт для ускоренной частоты вращения при холостом ходе; 78 - Свободный рычаг; 79 - Фиксатор; 80 - Регулировочный винт частоты вращения при холостом ходе (№ 2); 81 - Пружина; 82 - Вспомогательный (вторичный) рычаг; 83 - Регулировочный винт частоты вращения при холостом ходе (№ 1); 84 - Заглушка; 85 - Упорный винт рычага дроссельной заслонки; 86 - Винт регулирования состава горючей смеси; 87 - Корпус дроссельной заслонки
