Трос управления дроссельной заслонкой и педаль акселератора

Главная Кольт 5 (1995-2003, бензин) Бензиновые двигатели Снижение токсичности ОГ

0

Трос управления дроссельной заслонкой и педаль акселератора показаны на рис. 6.16.

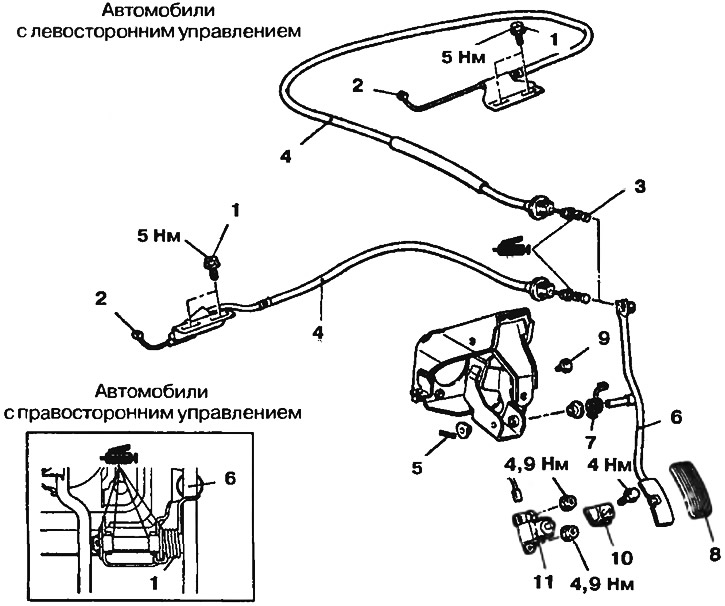

Рис. 6.16. Трос управления дроссельной заслонкой и педаль акселератора: 1 - Регулировочный болт; 2 - Соединитель троса (к корпусу дроссельной заслонки); 3 - Соединитель троса (к педали акселератора); 4 - Трос привода; 5 - Шплинт; 6 - Педаль акселератора; 7 - Пружина; 8 - Резиновая накладка на педаль; 9 - Ограничитель хода педали; 10 - Упор педали (МКПП); 11- Выключатель «kick-down» (АКПП)
