Ступица переднего и заднего колеса

Главная Кольт 5 (1995-2003, бензин) Трансмиссия Сцепление и приводные валы

0

Ступица переднего колеса показана на рис. 11.348а,б, ступица заднего колеса - на рис. 11.348в.

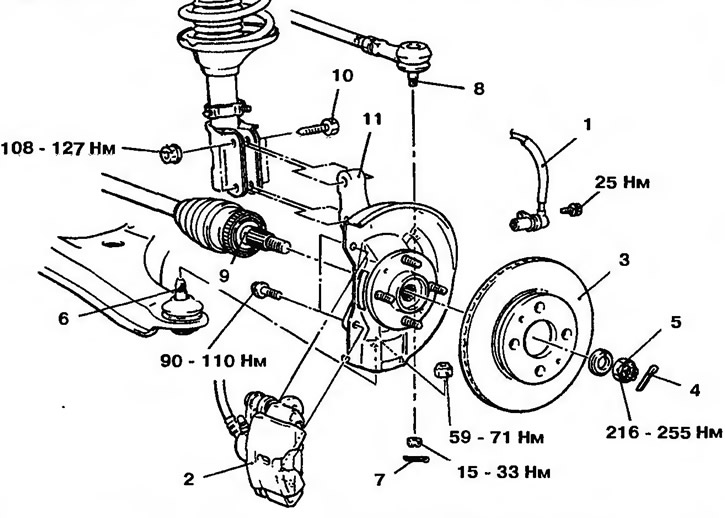

Рис. 13.348а. Ступица переднего колеса: 1 - Датчик частоты вращения переднего колеса (для автомобилей с ABS); 2 - Суппорт тормозного механизма; 3 - Тормозной диск; 4,7 - Шплинты; 5 - Гайка; 6 - Шаровая опора; 8 - Наконечник рулевой тяги; 9 - Полуось; 10 - Болт с гайкой; 11 - Ступица и поворотный кулак

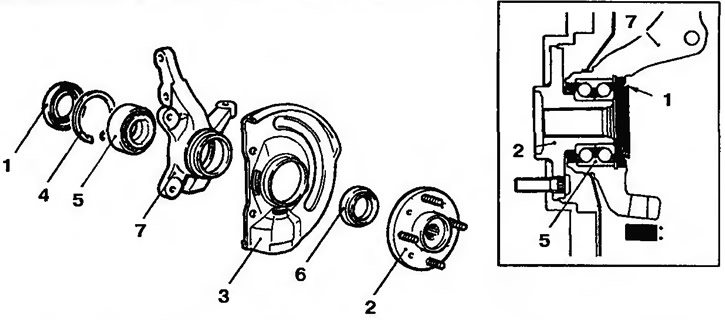

Рис. 13.348б. Ступица переднего колеса: 1 - Внутренний сальник; 2 - Ступица; 3 - Защитный кожух; 4 - Пружинное стопорное кольцо; 5 - Подшипник ступицы; 6 - Наружный сальник; 7 - Поворотный кулак

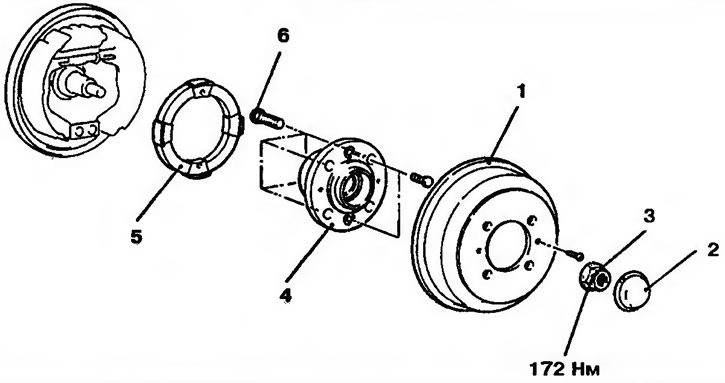

Рис. 13.348в. Ступица заднего колеса: 1 - Тормозной барабан; 2 - Колпачок; 3 - Гайка; 4 - Ступица; 5 - Ротор датчика частоты вращения заднего колеса (автомобили с ABS); 6 - Болт



Проверка осевого зазора ступицы



1. Снимите суппорт тормозного механизма и закрепите его проволокой.

2. Снимите со ступицы переднего колеса тормозной диск.

3. Установите стрелочный индикатор и измерьте осевой зазор, перемещая ступицу в осевом направлении (рис. 11.349). Предельное значение: 0.05 мм.

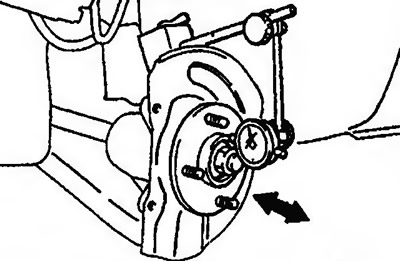

Рис.11.349. Установите стрелочный индикатор и измерьте осевой зазор, перемещая ступицу в осевом направлении


4. Если осевой зазор превышает предельно допустимый, снимите и проверьте составные части привода колеса.
