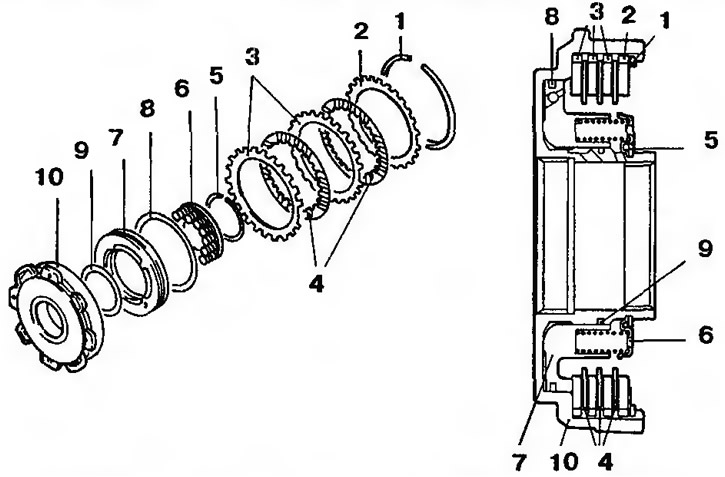

Рис. 11.242. Переднее сцепление: 1,5- Пружинное стопорное кольцо; 2 - Реактивный диск сцепления; 3 - Ведомый диск; 4 - Фрикционный диск; 6 - Возвратная пружина; 7 - Поршень переднего сцепления; 8, 9 - Маслосъемные кольца; 10 - Кронштейн переднего сцепления
Количество фрикционных и ведомых дисков
| Модель | Фрикционный диск | Ведомый диск | Реактивный диск |
| F4A21 | 2 | 2 | 1 |
| F4A22, F4A23 | 3 | 3 | 1 |
Выбор пружинного стопорного кольца
Проверьте зазор между пружинным стопорным кольцом и реактивным диском (рис. 11.243). Для измерения зазора прижмите диск по всему диаметру силой 50 Н. Если зазор отличается от требуемого, выберите другое пружинное стопорное кольцо.

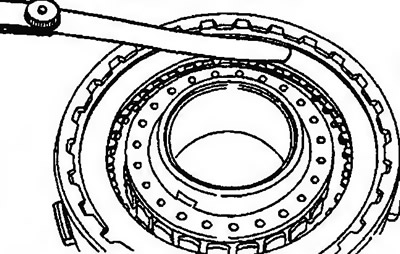

Рис. 11.243. Проверка зазора между пружинным стопорным кольцом и реактивным диском
Номинальное значение: F4A21 - 0.4-0.6 мм; F4A22, F4A23 - 0.7-0.9 мм.
