Переходник картера раздаточной коробки

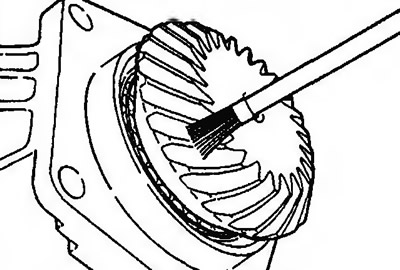

1. На зубья ведомой конической шестерни (с обеих сторон) нанесите щеточкой тонкий и равномерный слой берлинской лазури или свинцового сурика (рис. 11.63).
Рис. 11.63. На зубья ведомой конической шестерни (с обеих сторон) нанесите щеточкой тонкий и равномерный слой берлинской лазури или свинцового сурика
Регулировочная шайба

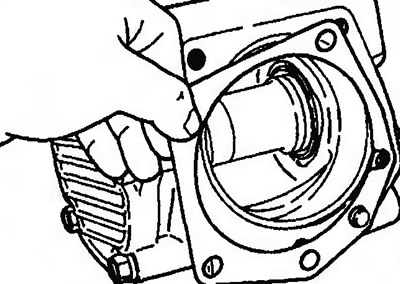

2. Установите ранее использовавшуюся регулировочную шайбу (рис. 11.64).
Рис. 11.64. Установите ранее использовавшуюся регулировочную шайбу
Картер раздаточной коробки

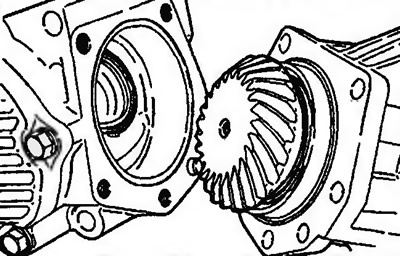

3. Присоедините переходник картера раздаточной коробки к самому картеру (рис. 11.65).
Рис. 11.65. Присоедините переходник картера раздаточной коробки к самому картеру

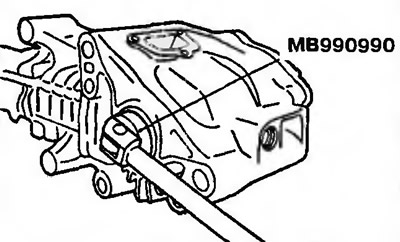

4. С помощью специального инструмента прокрутите вал ведущей конической шестерни на один оборот в нормальном направлении и один оборот - в противоположном направлении (рис. 11.66).
Рис. 11.66. С помощью специального инструмента прокрутите вал ведущей конической шестерни на один оборот в нормальном направлении и один оборот - в противоположном направлении
Внимание! Нельзя вращать вал ведущей конической шестерни более чем на один оборот, иначе контакт зубьев не будет виден отчетливо.
5. Проследите за нормальным контактом зубьев ведущей конической шестерни (рис. 11.67).
Рис. 11.67. Проследите за нормальным контактом зубьев ведущей конической шестерни

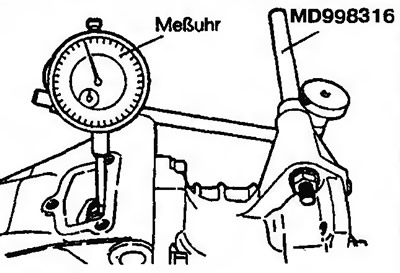

6. Проследите за тем, чтобы профильный зазор зубьев между ведущей и ведомой коническими шестернями соответствовал требуемому (рис. 11.68). Профильный зазор зубьев комплекта конических шестерен: 0.08-0.13 мм.
Рис. 11.68. Проследите за тем, чтобы профильный зазор зубьев между ведущей и ведомой коническими шестернями соответствовал требуемому. 1 - Индикатор
