Галант 6 и 7 (1987-1998)

Панель приборов и органы управления

Главная Галант 6 (1987-1998) Общая информация Руководство по эксплуатации

0

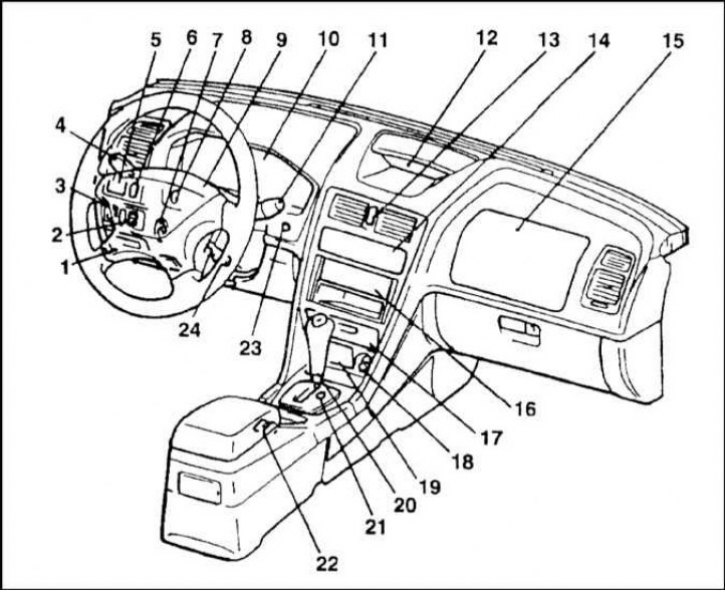

Обзор размещения контрольно-измерительных приборов, органов управления и пр. компонентов, доступ к которым может понадобиться водителю во время движения





1 - Монетодержатель; 2 - Корректор направления оптических осей головных фар; 3 - Выключатель антипробуксовочной системы (TCL); 4 - Левый комбинированный подрулевой переключатель (головные фары, указатели поворотов и т.п.); 5 - Переключатель дистанционного электрического управления наружными зеркалами заднего вида; 6 - Выключатель передних противотуманных фар/задних туманных фонарей; 7 - Замок зажигания; 8 - Потенциометр регулировки яркости подсветки панели приборов; 9 - Подушка безопасности водителя; 10 - Приборный щиток; 11 - Правый комбинированный подрулевой переключатель (очистители и омыватели стекол и линз головных фар); 12 - Цифровые часы; 13 - Выключатель аварийной сигнализации; 14 - Панель управления функционированием отопителя/кондиционера воздуха; 15 - Подушка безопасности переднего пассажира; 16 - Магнитола; 17 - Отделение для солнцезащитных очков; 18 - Прикуриватель; 19 - Пепельница; 20 - Рычаг переключения передач РКПП/рычаг селектора АТ; 21 - Переключатель выбора режимов АТ (только модели с АТ); 22 - Переключатель обогрева сидений; 23 - Главный выключатель темпостата (система управления скоростью); 24 - Переключатель выбора скоростного режима темпостата
