Снятие и установка радиатора системы охлаждения (все модели)

Снятие

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Опорожните систему охлаждения.

Во избежание получения ожогов, приступайте к выполнению перечисленных работ только после окончательного остывания системы! Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайно попавшие брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями (вплоть до летального исхода). Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре и без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь на любой станции автосервиса. Во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю!

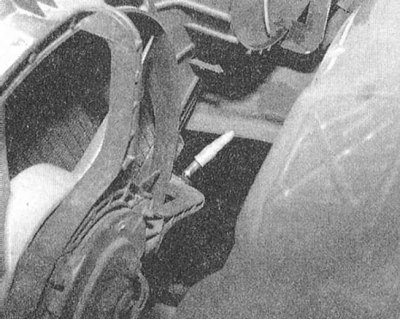

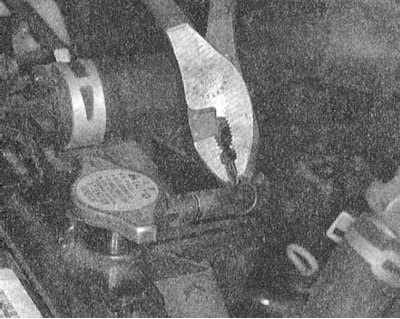

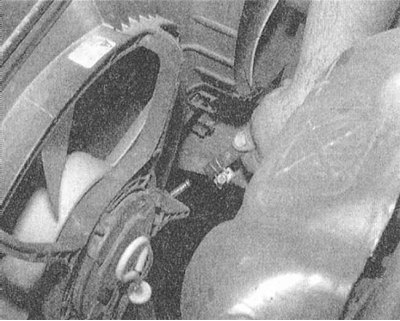

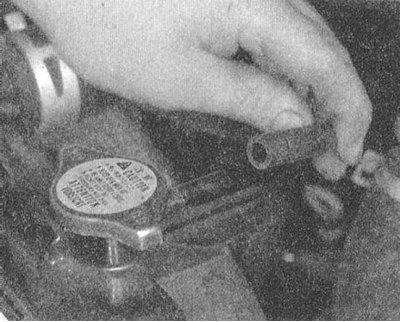

3. Отсоедините переливную трубку (на некоторых моделях придется также снять расширительный бачок).

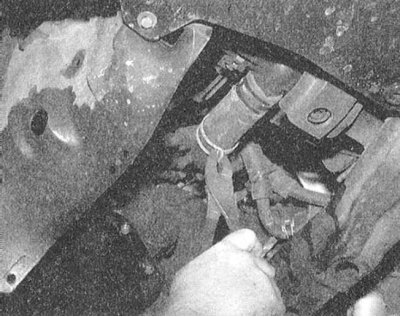

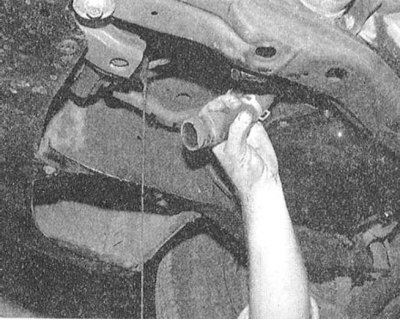

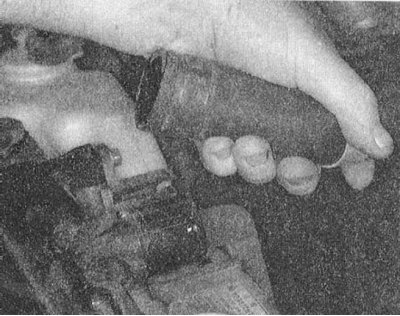

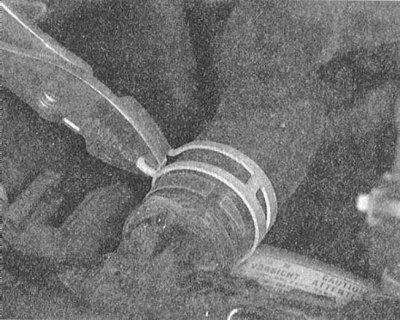

4. Отсоедините верхний и нижний радиаторные шланги.

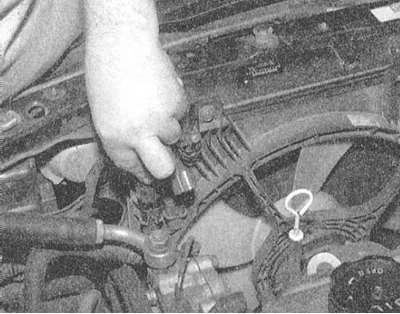

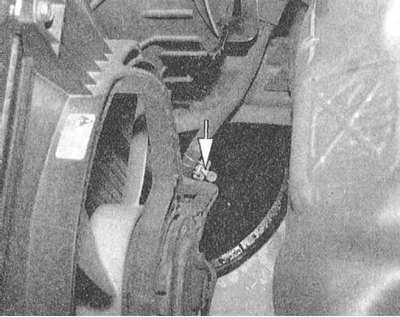

5. Отсоедините электропроводку от вентиляторов систем охлаждения и кондиционирования воздуха.

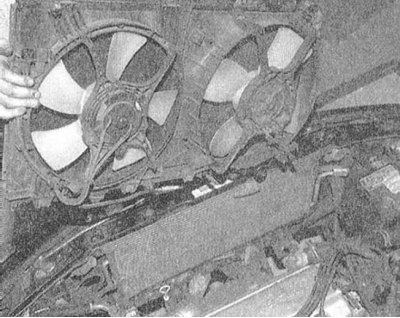

6. На моделях Mirage и Diamante снимите вентиляторную сборку.



7. Отсоедините электропроводку от термочувствительного датчика.

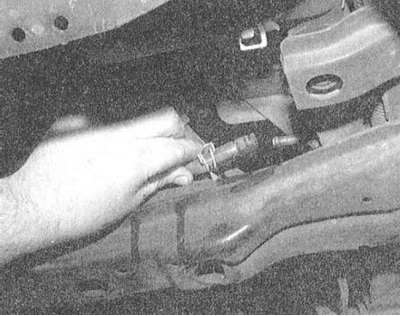

8. На моделях с АТ отсоедините линии охлаждения ATF, - сразу же закупорьте открытые концы трубок и штуцеров.

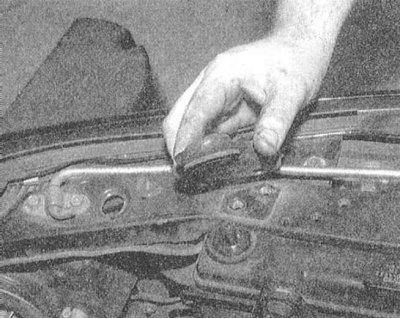

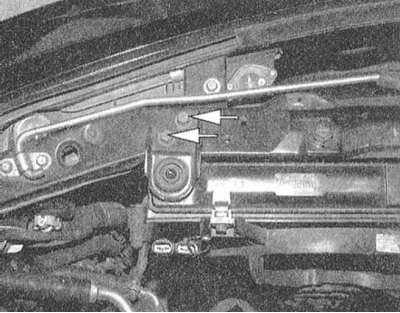

9. Снимите верхние опоры и извлеките радиатор/радиатор в комплекте с вентиляторной сборкой.

Установка

1. Установите на место радиатор/радиатор в комплекте с вентиляторной сборкой.

2. Подсоедините линии охлаждения ATF.

3. Подсоедините электропроводку к термочувствительному датчику.

4. Если снимали, установите на место вентиляторную сборку.

5. Подсоедините радиаторные шланги.

6. Если снимали, установите на место опорный кронштейн воздухоочистителя.

7. Установите расширительный бачок системы охлаждения и подсоедините переливной шланг.

8. Заправьте систему охлаждения (см. Главу Настройки и текущее обслуживание).

9. Подсоедините отрицательный провод к батарее. Запустите двигатель и прогрейте его до нормальной рабочей температуры, затем подкорректируйте уровень охлаждающей жидкости в радиаторе, на моделях с АТ проверьте уровень ATF.

10. Дождитесь полного остывания двигателя, затем еще раз проверьте уровень охлаждающей жидкости. В случае необходимости произведите соответствующую корректировку.
