L200 4 (2005-2014, дизель)

Элементы кабины автомобиля в модификации DOUBLE CAB

Главная Л200 4 (2005-2014, дизель) Кузов и салон Экстерьер (наружные элементы)

0

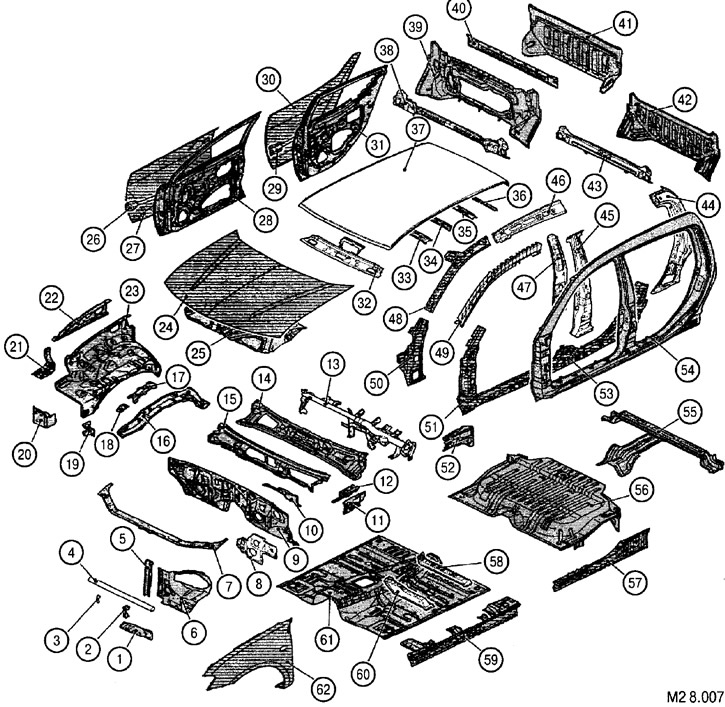

1. Передняя поперечная траверса; 2. Кронштейн масляного радиатора; 3. Кронштейн маслопровода масляного радиатора; 4. Передняя поперечная труба; 5. Кронштейн радиатора; 6. Боковой кронштейн фары; 7. Верхняя часть передней панели; 8. Усилитель передней панели салона автомобиля; 9. Передняя панель салона автомобиля; 10. Передняя часть верхней панели торпедо*; 11. Наружный усилитель; 12. Внутренний усилитель; 13. Основание приборной панели; 14. Верхняя внутренняя панель торпедо; 15. Верхняя наружная панель торпедо; 16. Нижний усилитель передней колесной ниши; 17. Кронштейн воздушного фильтра; 18. Кронштейн промежуточного охладителя; 19. Угловое крепление передней колесной ниши; 20. Кронштейн №1; 21. Передний усилитель колесной ниши; 22. Верхний усилитель колесной ниши; 23. Панель передней колесной ниши; 24. Наружная панель капота; 25. Элемент жесткости капота; 26. Усилитель передней двери; 9. Передняя панель салона автомобиля; 10. Передняя часть верхней панели торпедо*; 11. Наружный усилитель; 12. Внутренний усилитель; 13. Основание приборной панели; 14. Верхняя внутренняя панель торпедо; 15. Верхняя наружная панель торпедо; 27. Наружная панель передней двери; 28. Внутренняя панель передней двери; 29. Усилитель задней двери; 30. Наружная панель задней двери; 31. Внутренняя панель задней двери; 32. Передняя балка крыши; 33. Передняя дуга крыши; 34. Центральная дуга крыши; 35. Задняя дуга крыши; 36. Задняя балка крыши; 37. Крыша; 38. Усилитель внутренней панели задней стенки (автомобили с электрическим стеклоподъемником заднего стекла); 39. Внутренняя панель задней стенки (автомобили с электрическим стеклоподъемником заднего стекла); 40. Усилитель наружной панели задней стенки (автомобили с электрическим стеклоподъемником заднего стекла); 41. Наружная панель задней стенки (автомобили с электрическим стеклоподъемником заднего стекла); 42. Наружная панель задней стенки (автомобили без электрического стеклоподъемника заднего стекла); 43. Усилитель наружной панели задней стенки (автомобили без электрического стеклоподъемника заднего стекла); 44. Внутренний элемент задней стойки; 45. Усилитель центральной стойки; 46. Внутренний продольный усилитель крыши; 47. Внутренний элемент центральной стойки; 48. Внутренняя панель передней стойки; 49. Верхний элемент жесткости передней стойки; 50. Нижняя внутренняя панель передней стойки; 51. Нижний элемент жесткости передней стойки; 52. Задний усилитель передней колесной ниши; 53. Силовой элемент порога; 54. Наружная панель дверных проемов; 55. Балка крепления кабины №4; 56. Задняя панель пола; 57. Задняя часть силового элемента порога; 58. Задняя траверса передней панели пола; 59. Продольный усилитель передней панели пола; 60. Передняя траверса передней панели пола; 61. Передняя панель пола; 62. Крыло
Эта статья доступна на: болгарском
