L200 4 (2005-2014, дизель)

Расположение жгутов, разъемов и точек соединения на «массу»

Главная Л200 4 (2005-2014, дизель) Электрооборудование Оборудование и приборы

0

Основные жгуты и разъемы





1 - Жгут проводов АКБ; 2 - Передний жгут проводов; 3 - Контрольный жгут проводов; 4 - Жгут проводов приборной панели; 5 - Жгут проводов крыши (сдвижного люка); 6 - Жгут проводов пола; 7 - Жгут проводов задней части кузова; 8 - Жгут проводов на раме автомобиля; 9 - Жгут проводов задних дверей (левый и правый); 10 - Жгут проводов передних дверей (левый и правый); 11 - Жгут проводов обогревателя салона.

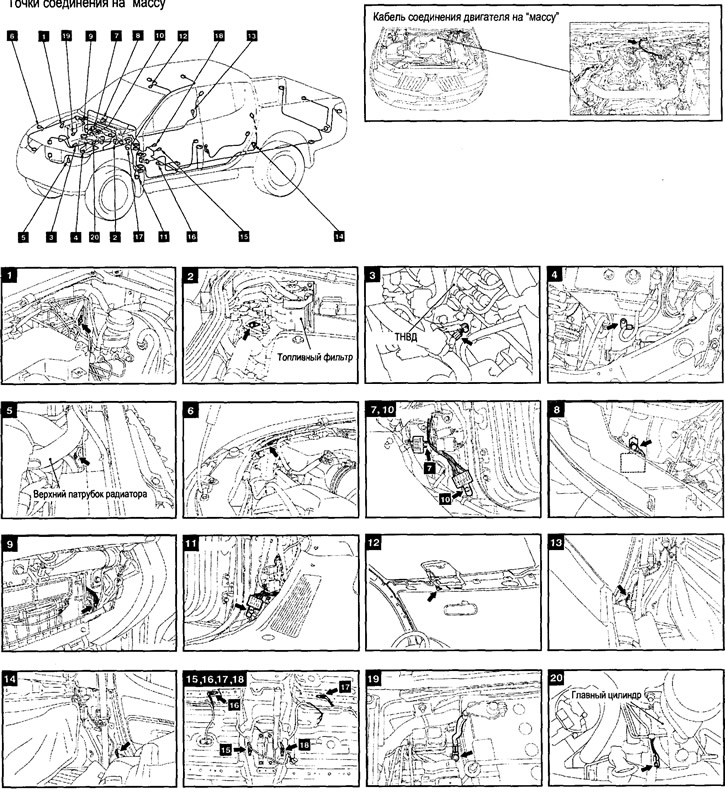

Точки соединения на "массу"

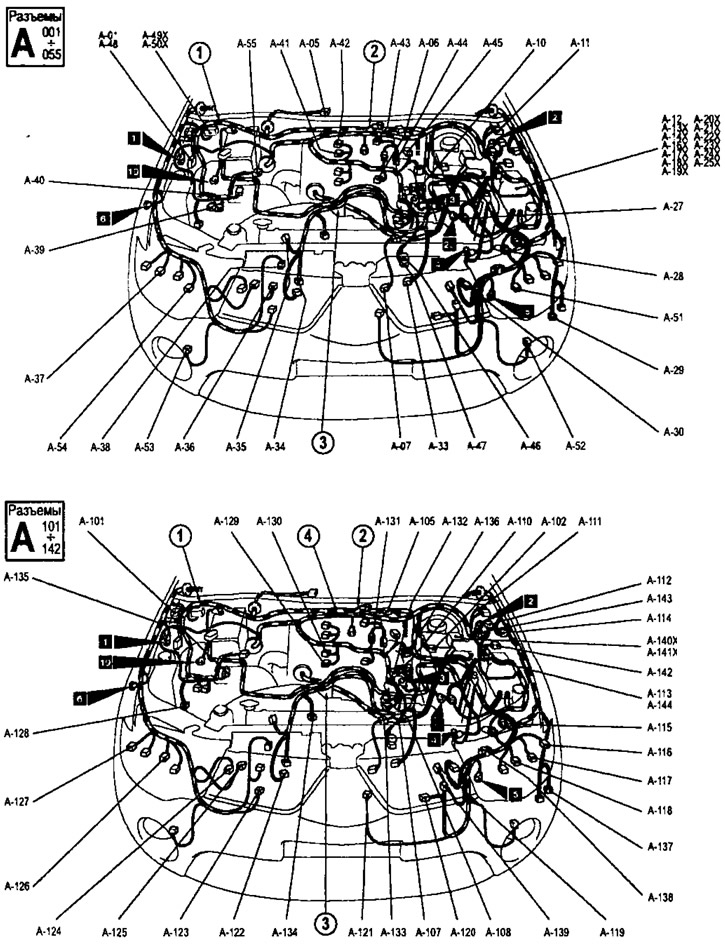

Жгуты, разъемы "А" и точки соединения на "массу" в моторном отсеке





1 - Передний жгут проводов; 2 - Кабель соединения двигателя на "массу"; 3 - Жгут проводов АКБ; 4 - Жгут проводов управления.


Примечание: индекс "X" в обозначении разъема означает, что данный разъем предназначен для подключения соответствующего реле.

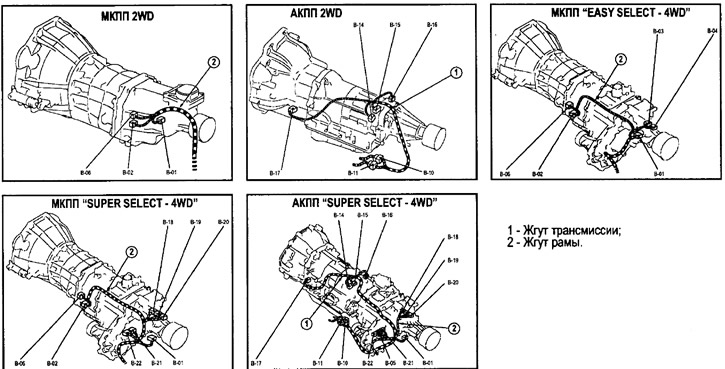

Жгуты и разъемы "В" трансмиссии

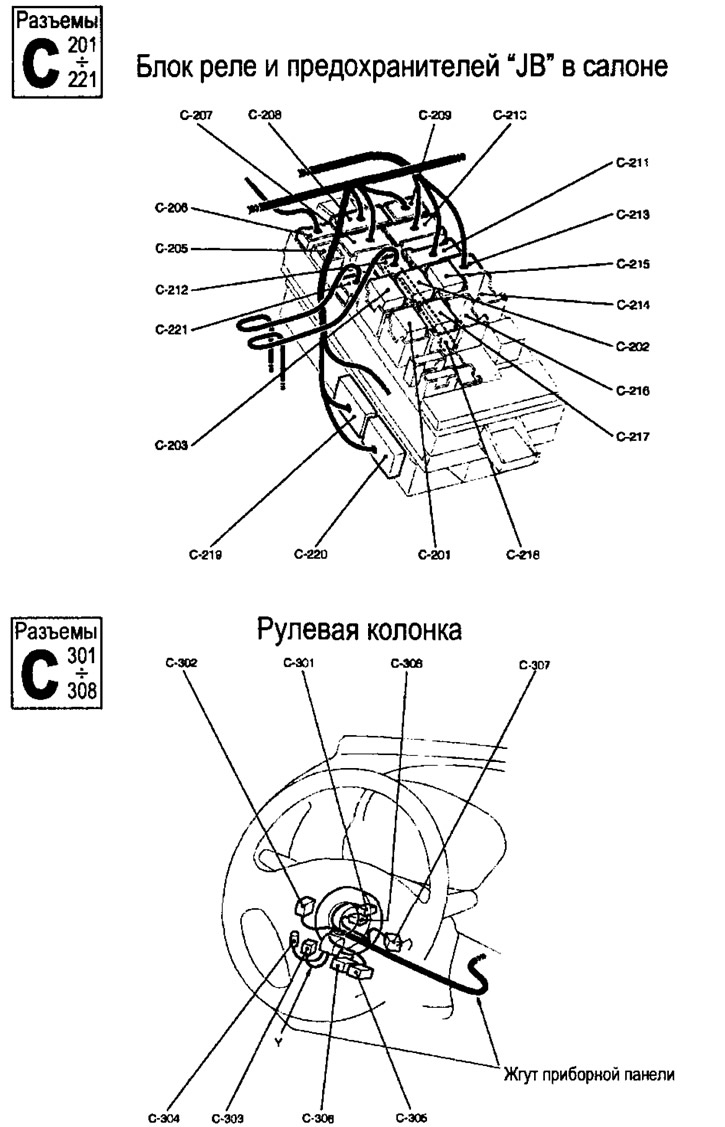

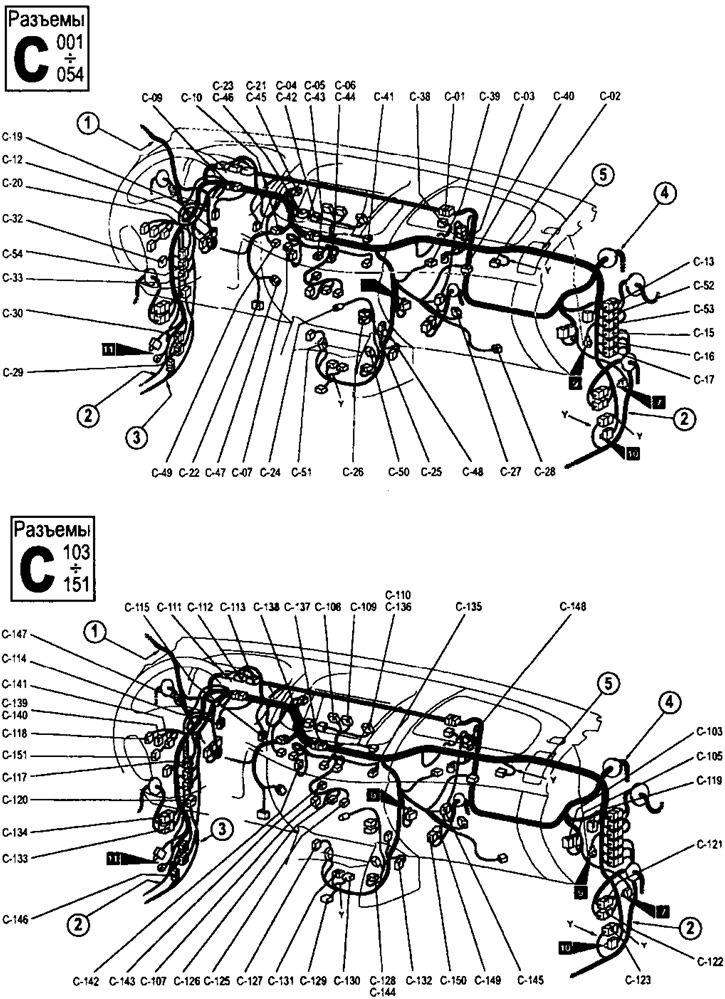

Жгуты, разъемы "С" и точки соединения на "массу" приборной панели (начало)





1 - Жгут потолка; 2 - Жгут пола; 3 - Жгут рамы; 4 - Жгут проводов управления; 5 - Жгут приборной панели.


Жгуты, разъемы "С" и точки соединения на "массу" приборной панели (окончание)

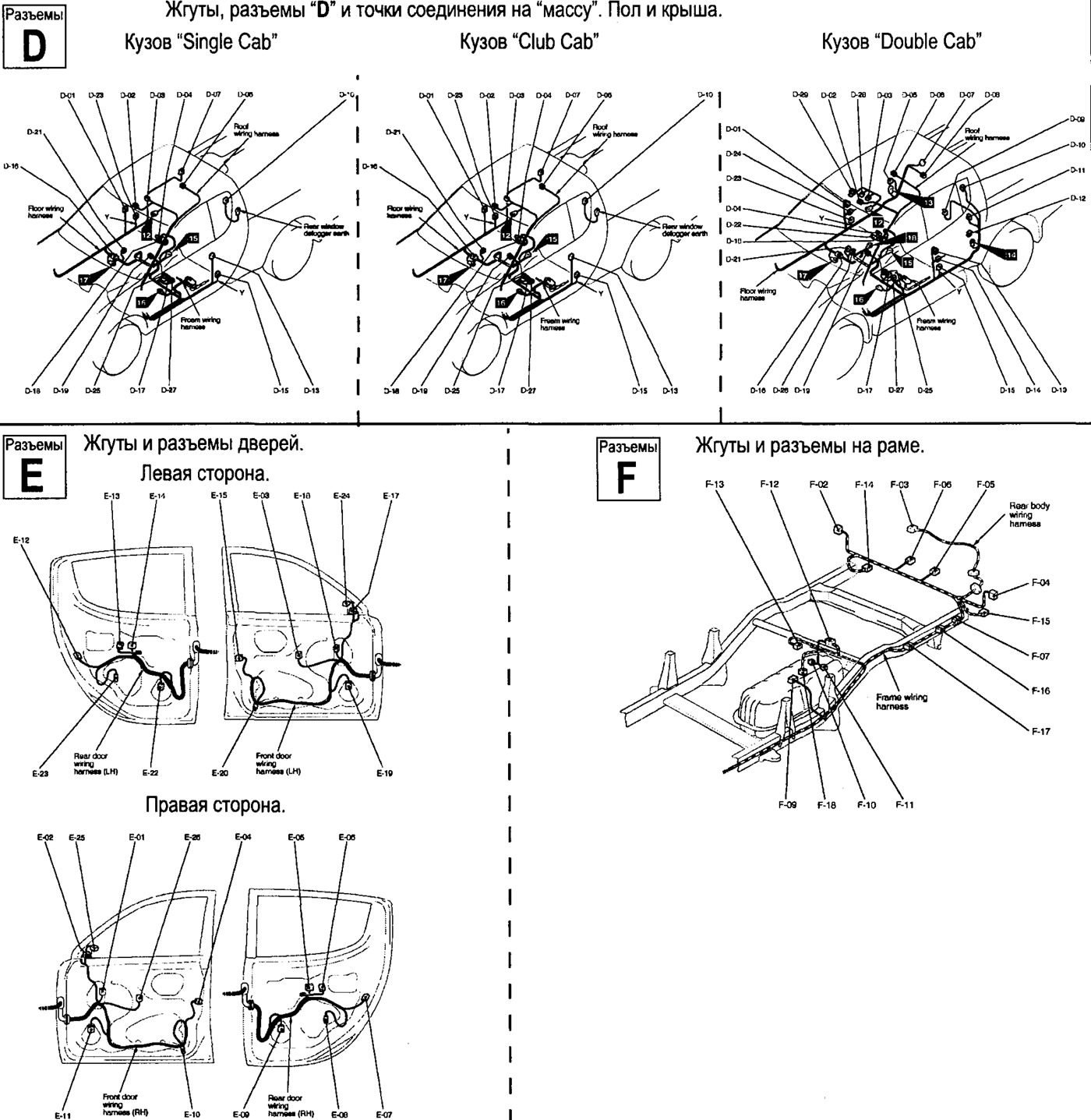

Жгуты, разъемы "D" и точки соединения на "массу". Пол и крыша




Открыть большую картинку в новой вкладке »
