Снятие и установка обшивки двери

Внимание: Описывается снятие обшивки передней двери. Для задней двери производить рабочие приемы аналогично.

Снятие

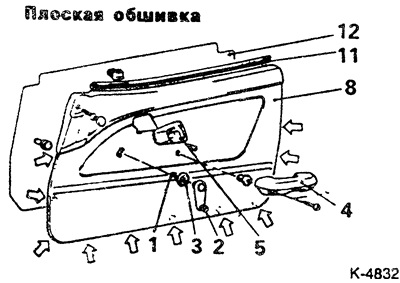

Отсоединить детали в порядке следования номеров. При некоторых составах оборудования на дверной обшивке могут устанавливаться измененная ручка или выключатель электрического стеклоподъемника.

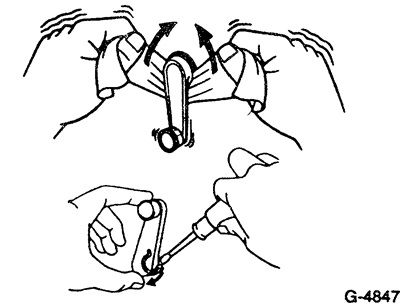

Снять ручку стеклоподъемника. Для этого ввести между дистанционной шайбой и рукояткой отвертку или платок и отжать фиксирующие зажимы, см. рисунок. Одновременно снять рукоятку стеклоподъемника с оси привода. При плохом доступе к рукоятке фиксирующий зажим можно удалить и проволокой.

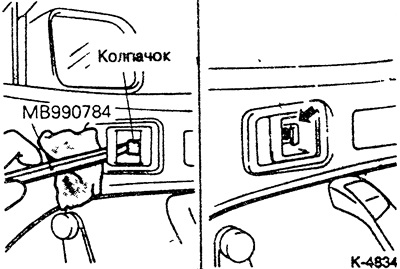

Подцепить отверткой колпачок с болта крепления облицовки ручки двери. На станциях обслуживания для этого применяется специальный инструмент. Сдвинуть облицовку ручки вперед и снять.

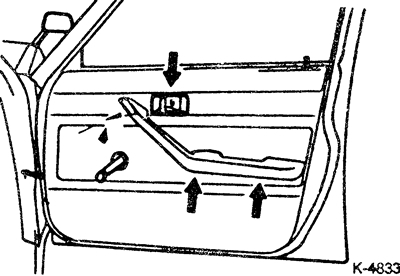

Отдать винты крепления подлокотника. Рисунок показывает COLT/LANCER выпуска до 8.88.

При его наличии, отвернуть и снять с обшивки двери выключатель электрического стеклоподъемника. Отсоединить разъем выключателя.

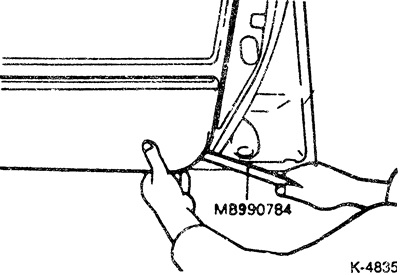

Подцепить нижнюю часть обшивки двери широким пластмассовым или деревянным клином. При этом отщелкиваются крепежные кнопки из своих отверстий. Снять обшивку двери.

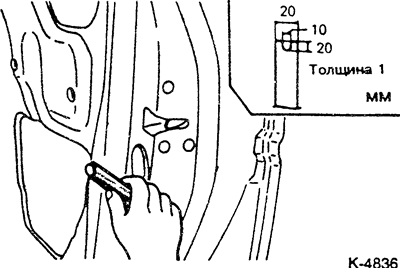

Если в двери остались кнопки, изготовить по рисунку инструмент для их извлечения и вытащить кнопки.


Если необходимо, снять влагозащитную пленку в вырезе двери, при этом стараться не порвать пленку.

Установка

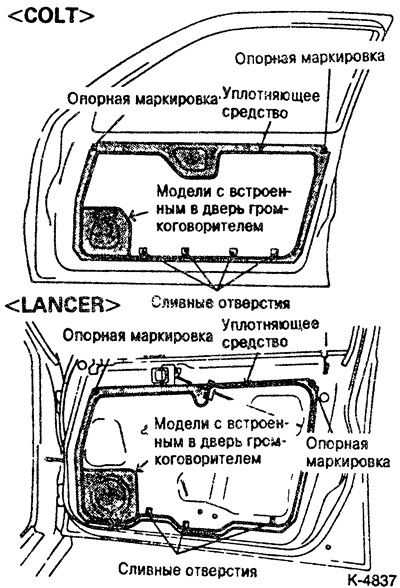

Осторожно и без складок снизу вверх приклеить к дверной раме водозащитную пленку. Пленка должна изолировать салон от сквозняка, шума и проникновения воды. Чаще всего пленка хорошо приклеивается с помощью оставшегося уплотняющего средства. При недостаточном склеивающем эффекте нанести герметик MITSUBISHI ЗМ ATD Nr. 8625 (черный)

Проверить крепежные кнопки обшивки двери. Заменить поврежденные и погнутые кнопки.

Если имеется, протащить через отверстие в обшивке двери кабель электрического стеклоподъемника.

Обшивку двери приставить сначала сверху, а затем вставить снизу и в местах расположения кнопок придавить ладонью.

Прикрепить подлокотник. Надеть, если имеются, колпачки на головки винтов.

Вставить и привернуть ручку двери.

Надеть на ось рукоятку стеклоподъемника с надетым стопорным зажимом так, чтобы при закрытом окне она находилась в таком же положении, как на противоположной двери. Перед этим вставить пластмассовое кольцо.
