Снятие
Снять внутреннюю обшивку двери.
Опустить вниз стекло до появления в вырезе двери болтов крепления окна.
COLT/LANCER выпуска до 8.88
Подцепить за зажимы крепления изнутри уплотнение окна и снять его с фланца.

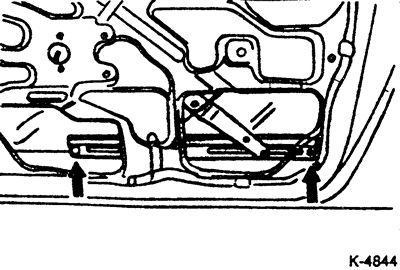

Снять опущенное вниз стекло со стеклоподъемного механизма, отдав 2 винта.

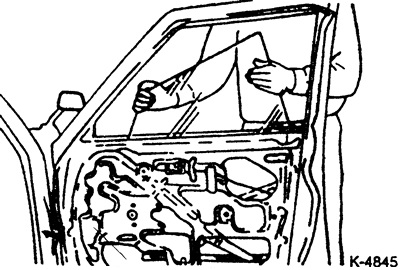

Отклонить стекло вперед и вытащить из оконной шахты.

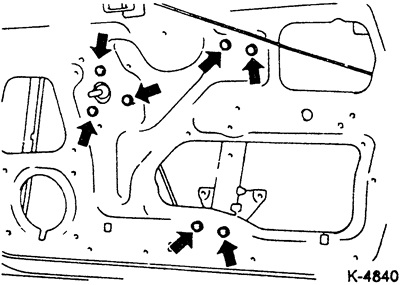

Вывернуть из двери болты крепления стеклоподъемника. При электрическом стеклоподъемнике дополнительно отсоединить электрические провода. Вытащить стеклоподъемник через нижний дверной вырез.
Внимание: если на электрическом стеклоподъемнике нужно снять мотор, освободить перед этим пружины от стеклоподъемника, так как иначе подъемный рычаг будет давить наверх.
COLT/LANCER выпуска с 9.88

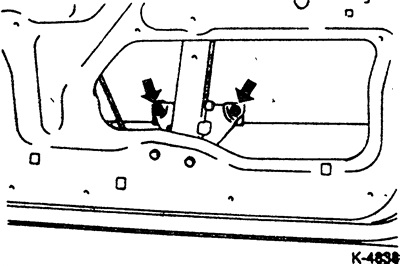

Вывернуть винты крепления дверного окна. При этом стекло удерживать, чтобы оно не упало.

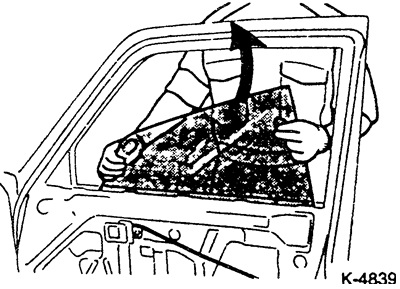

Наклонить стекло вперед и вытащить из оконной шахты.
Отдать болты крепления стеклоподъемника, затем вытащить стеклоподъемник через вырез в двери.
Установка
COLT/LANCER выпуска до 8.88: При установке нового стекла снять держатель стекла со старого стекла и с помощью резинового молотка установить его на новое стекло. Размер установки сохранить.

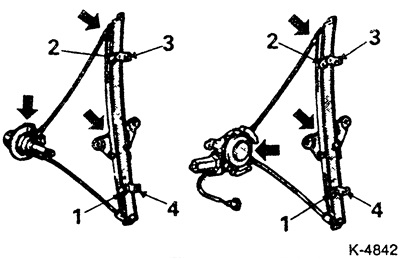

Смазать универсальной смазкой стеклоподъемник в местах, отмеченных -стрелками-.
На рисунке показан стеклоподъемник последней модели.
Внимание: На автомобилях COLT/LANCER выпуска до 8.88 на пружины стеклоподъемника универсальную смазку не наносить.
Ввести стеклоподъемник в дверь и закрепить в порядке указанных номеров, см. рисунок.

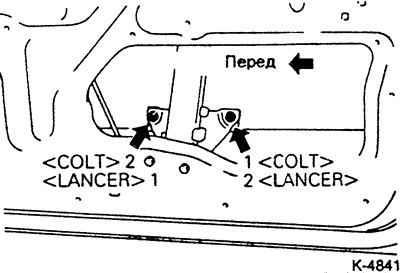

Ввести стекло в дверь и закрепить стеклоподъемник 2-мя болтами. У COLT/ LANCER выпуска с 9.88 соблюдать последовательность затяжки болтов, см. рисунок.
При наличии электрического стеклоподъемника подсоединить кабельный разъем.
Регулировка стекла окна двери

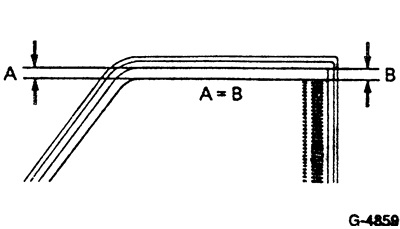

COLT/LANCER выпуска до 8.88: Поднять стекло окна и переместить болты стеклоподъемника в их отверстиях в такое положение, чтобы расстояние между стеклом и рамой двери был одинаков на всем протяжении В этом положении закрепить стеклоподъемник.
Внимание: На COLT/LANCER выпуска с 9.88 регулировка невозможна и обычно и не требуется. При неравномерном закрытии окна, снять стеклоподъемник и соответствующим образом увеличить монтажные отверстия в двери. Установить стеклоподъемник и переместить в отверстиях.
Если снималось, наложить уплотнение окна зажимами на дверь и нажать.
Установить обшивку двери.
