Снятие и установка приборной доски / облицовки приборной доски (автомобили выпуска до 8.88)

Снятие

Отключить кабель массы от аккумулятора.

Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя управляющий блок устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".

Снять радиоприемник, см. п. 25.5.

Снять рулевое колесо, см. п. 16.3.

Снять приборную доску, см. п. 25.1.

Снять среднюю консоль, см. п. 20.15.

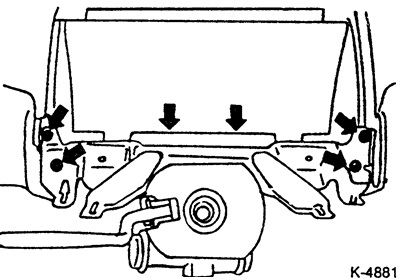

Снять канал обогрева ног под пультом переключателей.

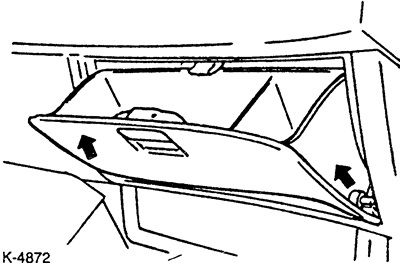

Вытащить "бардачок" из крепления наверх.

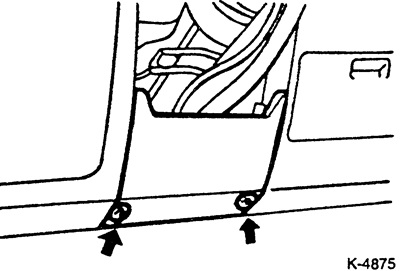

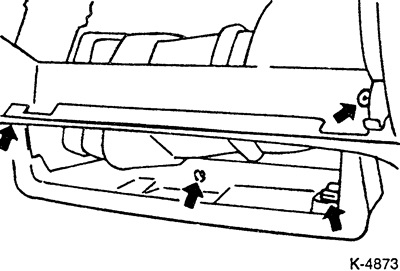

Отсоединить и снять нижнюю полку.

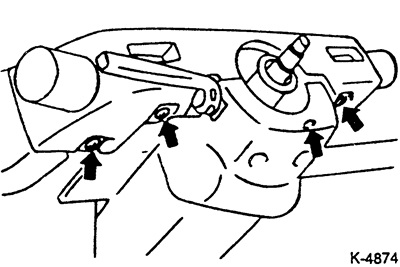

Снять облицовку рулевой колонки: Для этого снять нижнюю облицовку. Отсоединить разъем выключателя света и переключателя стеклоочистителя и снять верхнюю облицовку.



Удалить нижнюю облицовку.

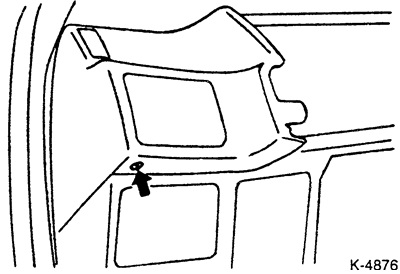

Снять угловую облицовку.

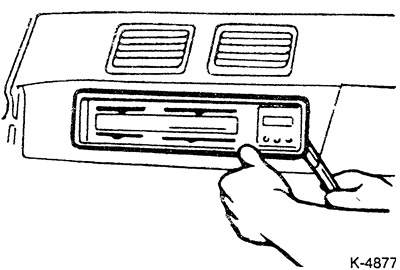

С помощью широкой отвертки отжать накладку пульта отопителя.

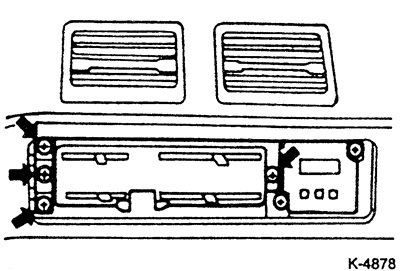

Отсоединить пульт отопителя и немного выдвинуть, тросы остаются подсоединенными.

Снять боковые облицовки слева и справа в области водителя и переднего пассажира.

Вытащить пепельницу.



Отсоединить от приборной доски кабели, проложенные за доской.

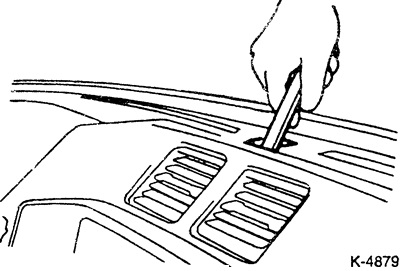

Снять колпачки с болтов в верхней части в середине приборной доски.

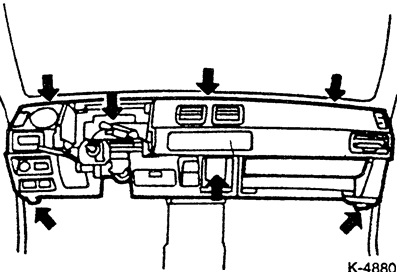

Снять все винты и гайки крепления приборной доски и вытащить приборную доску.

Установка

Снятые детали приборной доски устанавливаются в обратном порядке. Следить за тем, чтобы не защемить провода.

Подключить кабель массы к аккумулятору.

Если они имеются, выставить на часах время и ввести охранный код в радиоприемник.
