Регулировка ручного тормоза

Ручной тормоз подстраивается автоматически в соответствии с износом тормозных колодок. Поэтому регулировка требуется только после замены рычага ручного тормоза или троса, или, когда несмотря на достаточную толщину колодок, ручной тормоз не действует.

Поднять автомобиль сзади, см. п. 29.

Проверить правильность прокладки и надежную посадку троса в держателях и направляющих.

Отпустить рычаг ручного тормоза.

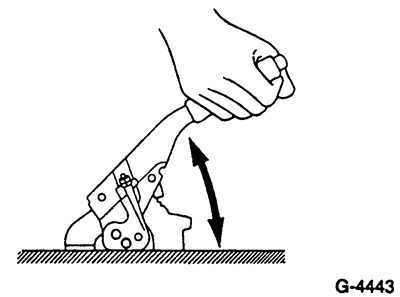

Медленно оттягивать рычаг ручного тормоза вверх и отсчитывать число щелчков. При усилии 200 Н (соответствует 20 кг на пружинных весах) путь рычага ручного тормоза должен составлять от 4 до 7 щелчков.

Если имеется отклонение от требуемого значения, произвести правильную регулировку зазора тормозных колодок, как описано ниже.

Регулировка (автомобили выпуска с 1.84 по 5.89)

Снять накладку консоли у рычага ручного тормоза, см. п. 20.15.

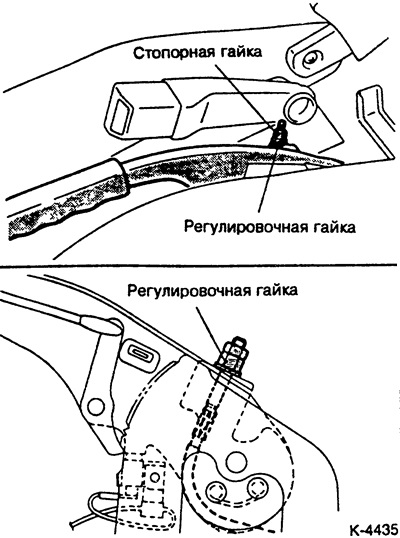

Отдать контргайку и свинтить регулировочную шайку до конца троса ручного тормоза.

Несколько раз потянуть рычаг ручного тормоза с усилием примерно 200 Н (20 кг) до тех пор, пока ход рычага не станет постоянным.

Внимание: При неизменности длины хода рычага ручного тормоза механиз автоматической установки тормозных колодок функционирует нормально, и зазор между тормозной колодкой и тормозными барабанами нормален.




Отрегулировать поворотом регулировочной гайки правильный ход рычага ручного тормоза.

Внимание: Между рычагом ручного тормоза и регулировочной гайкой не должно быть зазора.

Внимание: Если число щелчков рычага ручного тормоза меньше требуемого, трос ручного тормоза перетянут. Из-за этого не обеспечивается нормальная работа механизма автоматической установки тормозных колодок. Поэтому обязательно добиться требуемого числа щелчков.

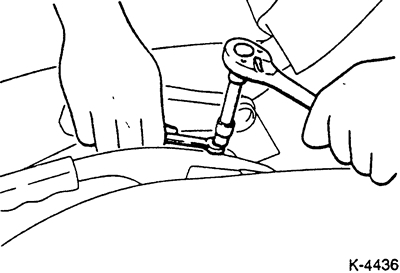

После регулировки подтянуть контргайку, удерживая при этом ключом регулировочную гайку.

Отпустить ручной тормоз и провернуть задние колеса. Тормозные колодки при этом не должны тереться, в противном случае повторить регулировку.

Опустить автомобиль.


Установить накладку консоли.

Регулировка (автомобили выпуска с 6.89 по 3.92)

Снять накладку консоли у рычага ручного тормоза, см. п. 20.16.

Отдать контргайку и свинтить регулировочную гайку до конца троса ручного тормоза.

Запустить двигатель и оставить работать на оборот ах холостого хода 5-6 раз сильно нажать на педаль тормоза. При этом механизм автома1ической установки тормозных колодок устанавливает колодки в правильное положение.

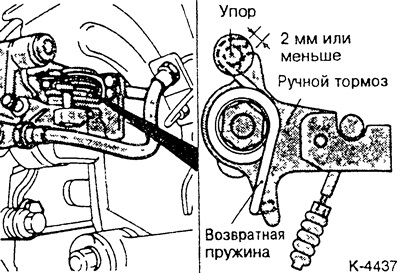

Проверить зазор между рычагом ручного тормоза и упором. Требуемое значение: 2 мм или меньше. При отклонении от требуемого значения трос ручного тормоза заклинивает или он неправильно садится в направляющих, или механизм автоматической установки тормозных колодок имеет тяжелый ход.

Отрегулировать регулировочной шайбой требуемый ход рычага ручного тормоза.

Внимание: Между рычагом ручного тормоза и регулировочной гайкой не должно быть зазора.

Внимание: Если число щелчков рычага ручного тормоза ниже требуемого, трос ручного тормоза перетянут Из-за этого не обеспечивается нормальная работа механизма автоматической установки тормозных колодок. Поэтому обязательно добиться требуемого числа щелчков.


После регулировки подтянуть контргайку, удерживая при этом ключом регулировочную гайку.

Отпустить ручной тормоз и провернуть задние колеса. Тормозные колодки не должны тереться, в противном случае повторить регулировку.

Опустить автомобиль.

Установить накладку консоли.
