Снятие и установка
− Перед началом снятия деталей выполните следующие операции;
а) Снимите отделку задней двери.
б) Снимите водонепроницаемую пленку.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие замка и ручки задней двери".

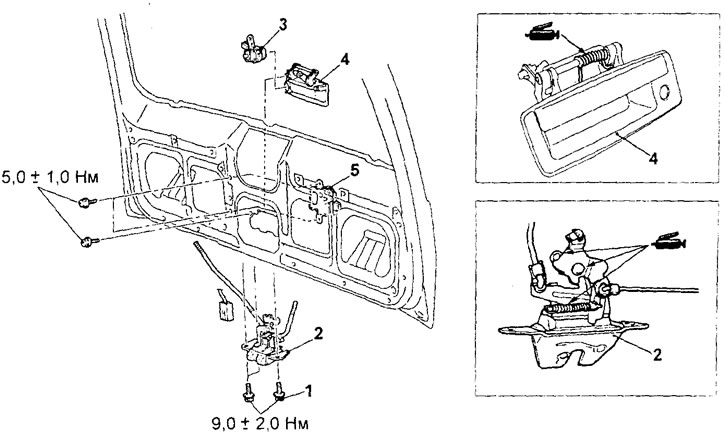

Снятие замка и ручки задней двери. 1 - болт крепления замка задней двери, 2 - замок задней двери в сборе, 3 - личинка замка задней двери, 4 - наружная ручка задней двери, 5 - электропривод блокировки замка задней двери.

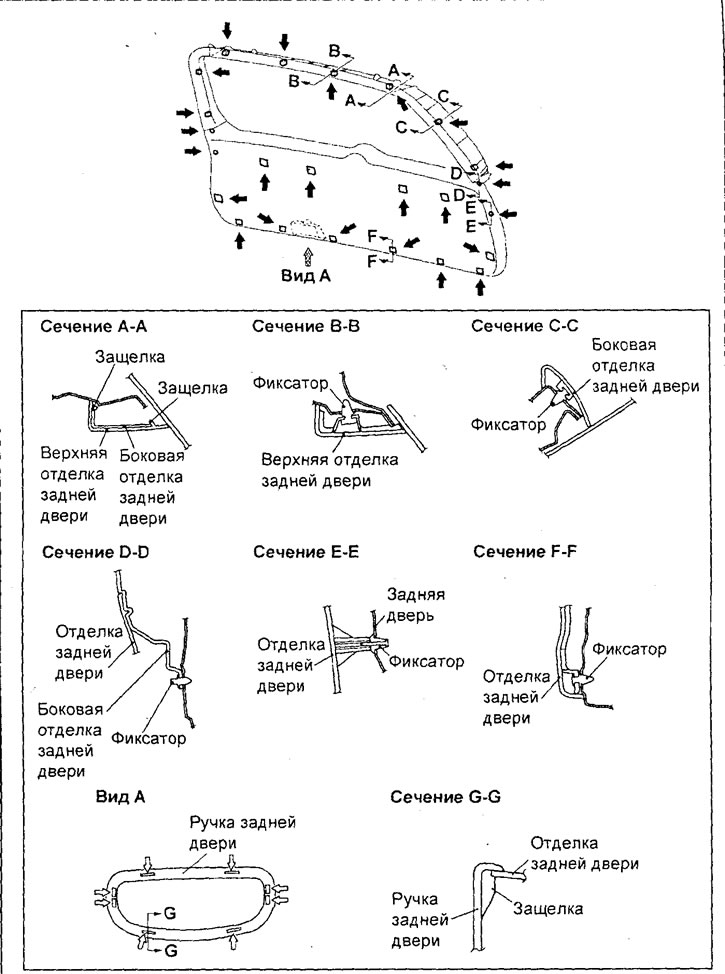

Расположение фиксаторов и защелок на задней двери.
Примечание: стрелками показано расположение фиксаторов.
− Установка деталей осуществляется в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите водонепроницаемую пленку.
- б) Установите отделку задней двери.
- в) Проверьте ход наружной ручки задней двери.
Проверка

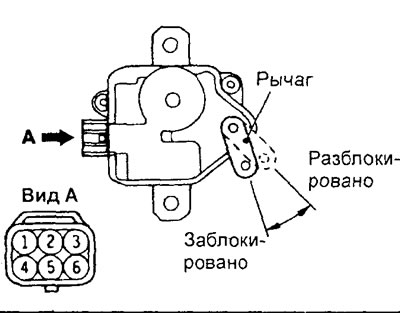

1. Проверка привода блокировки замка задней двери.
а) Установите тягу блокировки замка двери в положение "ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "2" разъема и проверьте, что рычаг привода блокировки перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод "3" разъема соединен с "массой".
б) Установите тягу блокировки замка двери в положение "РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "3" разъема и проверьте, что рычаг привода блокировки перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод "2" разъема соединен с "массой".

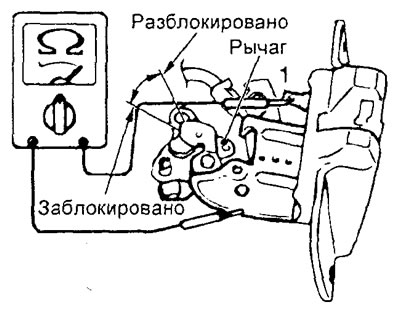

2. (Модели с центральным замком) Проверка выключателя блокировки замка задней двери.
а) Проверьте, что цепь разомкнута между выводами "1" и "2" ("масса"), когда рычаг находится в положении "ЗАБЛОКИРОВАНО".
б) Проверьте, что цепь замкнута между выводами "1" и "2" ("масса"), когда рычаг находится в положении "РАЗБЛОКИРОВАНО".
