Снятие и установка люка крыши

Снятие

Снимите облицовку потолка.

Снимите переднюю боковую облицовку.

Снятие деталей производится в порядке, указанном на рисунке.

Установка

Установка деталей осуществляется в порядке, обратном снятию.

При установке деталей обратите внимание на установку дренажного шланга.

Установите резиновую втулку и обеспечьте выступание дренажного шланга на величину, указанную на рисунке.



После завершения установки деталей выполните регулировку люка и проверьте герметичность люка.

Выполните инициализацию электронного блока управления люком.

Установите переднюю боковую облицовку.

Установите облицовку потолка.

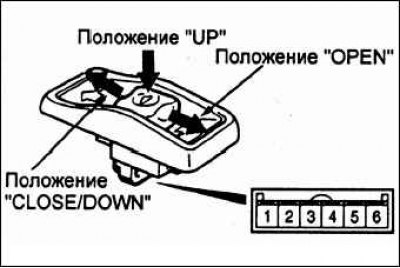

Проверка переключателя электропривода люка

Проверьте состояние цепи между выводами разъема при различных положениях переключателя.

Проверьте, что цепь замкнута только между выводами «4»–«5», когда переключатель в положении «OPEN» (сопротивление менее 2 Ом).

Проверьте, что цепь разомкнута выводами «3»–«4», «3»–«5», «3»–«6», «4»–«5», «4»–«6» и «5»–«6», когда переключатель в положении «OFF».

Проверьте, что цепь замкнута только между выводами «3»–«4», когда переключатель в положении «UP» (сопротивление менее 2 Ом).

Проверьте, что цепь замкнута только между выводами «4»–«6», когда переключатель в положении «CLOSE/ DOWN» (сопротивление менее 2 Ом).
