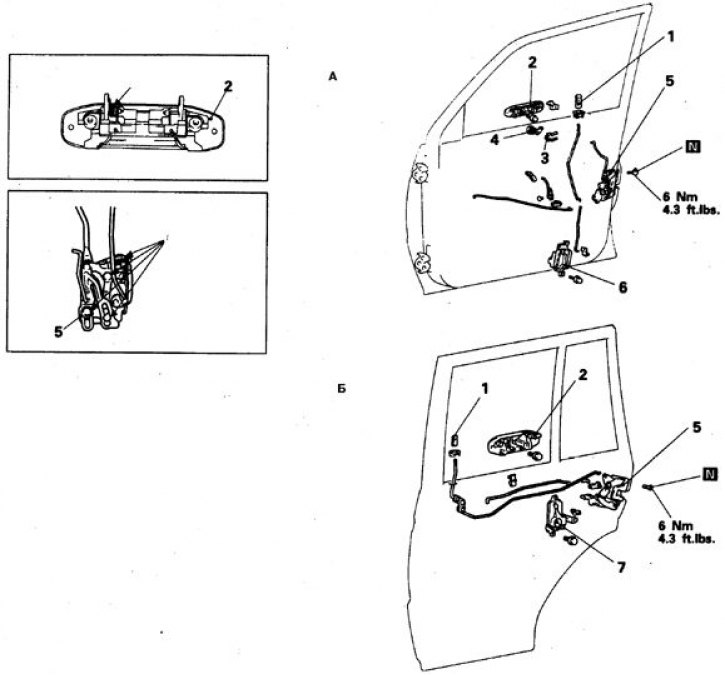

Дверной замок и рукоятка передней (вверху) и задней двери (на вставках – места смазки при сборке)
1. Кнопка блокировки замка; 2. Ручка; 3. Скоба; 4. Выключатель замка; 5. Механизм замка; 6, 7. Электропривод

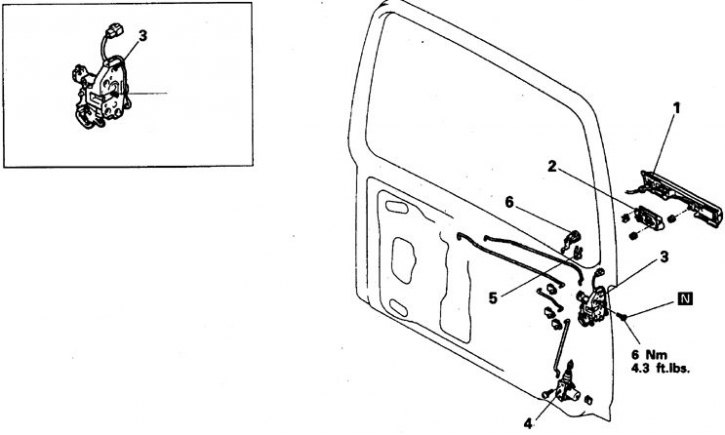

Дверной замок и рукоятка задней крышки (1992-98) (на вставке – место смазки при сборке)
1. Облицовка фонаря подсветки номерного знака; 2. Ручка; 3. Механизм замка; 4. Электропривод; 5. Скоба; 6. Выключатель замка

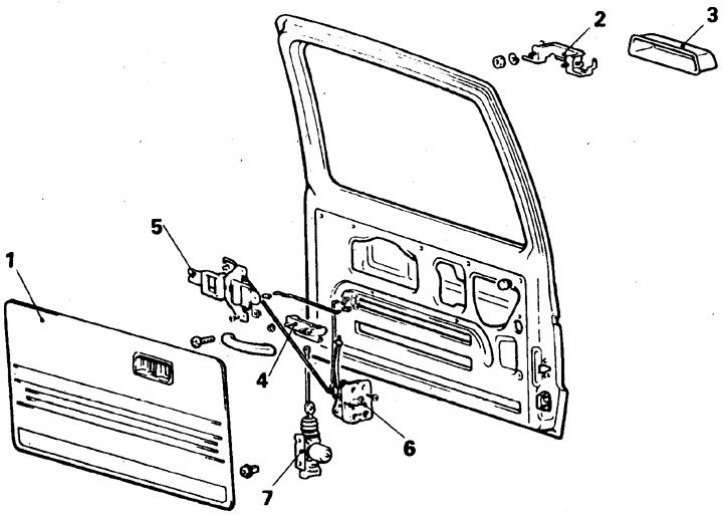

Дверной замок и рукоятка задней крышки (1992-98) (на вставке – место смазки при сборке)
1. Внутренняя панель и водозащитный экран; 2. Кронштейн; 3. Облицовка; 4. Ручка наружная; 5. Ручка внутренняя; 6. Замок; 7. Электропривод
Снятие и установка
Внимание! При демонтаже дверных замков часть креплений тяг механизма привода замка будет повреждена, поэтому для сборки заготовьте новые крепления (скобы, защелки и др.)
1. Опустите стекло и снимите внутреннюю панель двери.
2. Осторожно удалите уплотнитель оконного стекла.
3. Удалите скобы крепления тяг замка к ручке и барабану выключателя (на части автомобилей рекомендуется отсоединить тяги на механизме замка).
Выключатель замка, вмонтированный в ручку
4. Отсоедините разъемы проводов.
5. Отверните гайки и снимите ручку. Замок из ручки следует удалить в мастерской квалифицированным специалистом.
6. Установка выполняется в обратном порядке.
Выключатель замка, вмонтированный в дверь
7. Удалите подковообразную скобу и снимите барабан выключателя. Ремонт выключателя ремонтируется в мастерской квалифицированным специалистом.
8. Установка выполняется в обратном порядке.
Выключатель замка задней крышки
9. Процедура ничем не отличается от описанной для дверных замков.
