Дисковые тормоза
Регулировки не требуют.
Барабанные тормоза
Регулировка барабанных тормозов требуется только при замене колодок или неисправности регуляторов колодок.
1. Для регулировки зазора между колодками и барабанами снимите барабаны.
2. Отверните звездочку регулятора колодок до тех пор пока наружный диаметр колодок не станет равным 253,0–253,5 мм.
3. Оденьте барабаны и нажмите несколько раз на педаль тормоза и на рычаг ручного тормоза, – при этом должно ощущаться примерно одинаковая "жесткость" рычага и педали.
Педаль тормоза

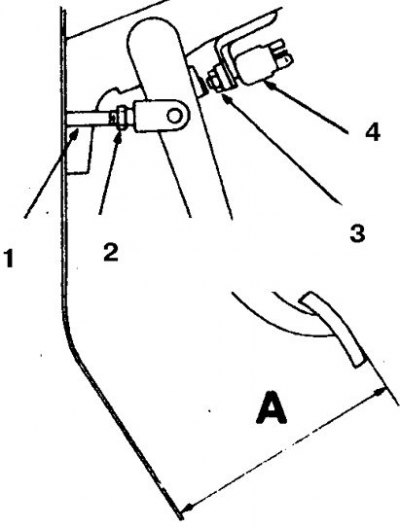

1. Шток; 2. Контргайка штока; 3. Контргайка выключателя; 4. Выключатель сигнала торможения

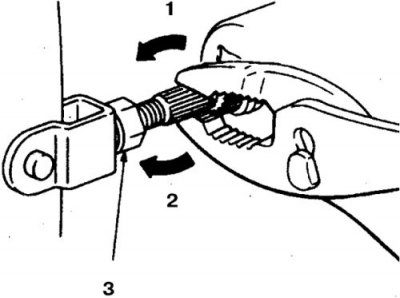

Регулировка высоты педали вращением штока
1. Вниз; 2. Вверх; 3. Контргайка
1. Проверьте расстояние от педали до пола кузова (коврик уберите), которое должно быть 191–196 мм (1983-91) или 186–191 мм (1992-98).
2. Отрегулируйте высоту педали, вращая шток при отпущенных контргайках штока и выключателя.
3. Затяните контргайку штока, затем установите зазор между торцом выключателя и педалью 0,5–1,0 мм и затяните контргайку выключателя.

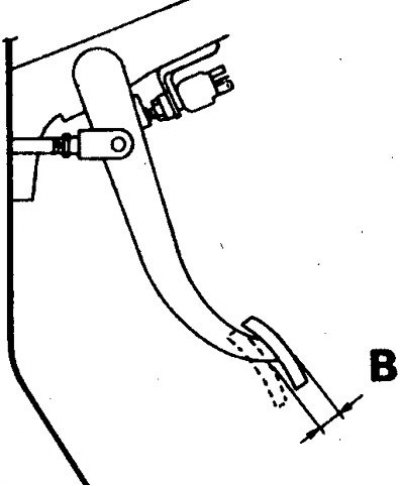

4. Проверьте свободный ход педали, нажав несколько раз на педаль при остановленном двигателе и измерив ход до ощущения слабого сопротивления, который должен быть 3–8 мм.
5. Если ход меньше указанного, то проверьте регулировку выключателя, если больше, то проверьте износ оси и рычага педали.

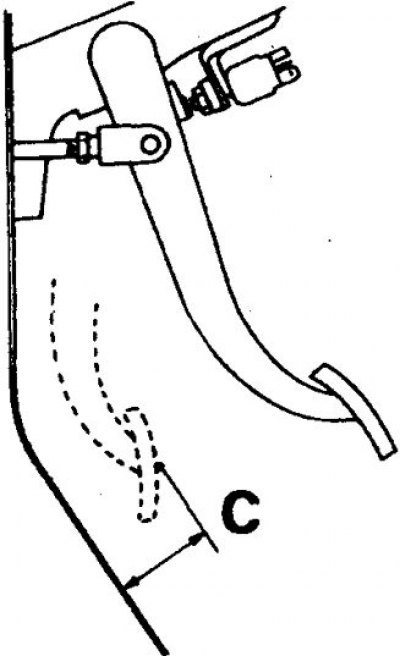

6. Запустите двигатель, нажмите на педаль с усилием 50 кГс и измерьте расстояние от педали до пола которое должно быть 95 мм (1983-91) или 100 мм (1992-98).
7. Если это расстояние больше указанного, то причинами являются попадание воздуха, утечка жидкости или поломка регулятора колодок.
