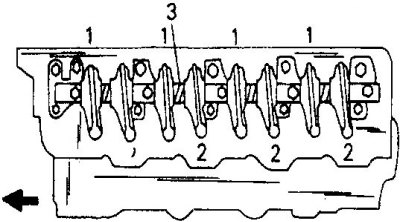

Правильная сборка вала коромысел
1. Коромысла впускных клапанов; 2. Коромысла выпускных клапанов
Каждая из пружин (3) располагается между коромыслами.

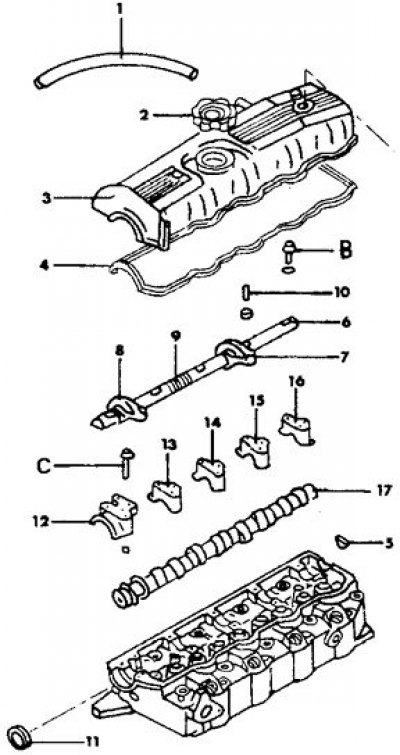

Монтажный чертеж головки цилиндров дизельного двигателя
1. Шланг вентиляции; 2. Пробка маслозаливной горловины; 3. Крышка головки цилиндров; 4. Прокладка крышки головки цилиндров; 5. Полукруглое уплотнение; 6. Вал коромысел; 7. Коромысло впускного клапана; 8. Коромысло выпускного клапана; 9. Пружина вала коромысел; 10. Регулировочный винт; 11. Сальник распределительного вала; 12. Крышка переднего подшипника; 13. Крышка подшипника N2; 14. Крышка подшипника N3; 15. Крышка подшипника N4; 16. Крышка заднего подшипника; 17. Распределительный вал
Коромысла впускных и выпускных клапанов различаются и имеют маркировку либо "I" (впускные клапаны), либо "Е" (выпускные клапаны). Отверстия для впрыска масла на валу коромысел должны располагаться после установки снизу. Конец вала с одним смазочным отверстием должен располагаться с передней стороны. На другом конце вала имеются два смазочных отверстия.
Крышки подшипников N2, 3 и 4 имеют маркировку с их номерами. Крышки подшипников N1 и 5 не маркируются, так как их можно отличить по их форме.
Вал коромысел устанавливается после установки распределительного вала.
1. Смажьте все детали механизма коромысел моторным маслом и установите коромысла и пружины на вал.
2. Вставьте оба болта и пружинные шайбы и затяните болты моментом затяжки от 35 до 40 Н м.
3. Остальные работы выполняются аналогично бензиновым двигателям. Установите зубчатый ремень и остальные детали привода газораспределительного механизма. На рис. Монтажный чертеж головки цилиндров дизельного двигателя представлены детали вала коромысел. После установки отрегулируйте зазоры клапанов на холодном двигателе и доведите их до заданных значений после разогрева двигателя.
