Топливный бак на автомобилях 1989-90 гг. с инжекторными двигателями
1. Разъем насоса; 2. Разъем датчика; 3. Сливная пробка; 4. Фильтр; 5. Щиток; 6. Ограничитедьный клапан; 7. Контрольный клапан; 8. Шланг отвода паров;; 9. Хомут; 10. Труба заливной горловины; 11. Вентиляционная трубка; 12. Уплотнение; 13. Заливная горловина; 14. Шланг высокого давления; 15. Обратная магистраль; 16, 21. Бак; 19. Топливный насос; 20. Датчик уровня топлива; 22. В 4-дверном варианте; 23. В 2-дверном варианте
Топливный бак на автомобилях 1991-94 гг.
1, 15, 18. Шланг отвода паров; 2. Обратный клапан; 3. Редукционный клапан; 4, 17. Ловушка; 5. Шланг высокого давления; 6. Шланг обратного бензоровода; 7 Разъем насоса; 8. Разъем датчика уровня топлива; 9. Болты; 10. Бак; 11. Пробка заливной горловины; 12, 16. Труба заливной горловин; 13. Труба в сборе; 14. Уплотнение; 19. Насос; 20. Фильтр; 21. Датчик уровня топлива; 22. Щиток; 23. Пластина; 24. Сливная пробка; 25. Бак

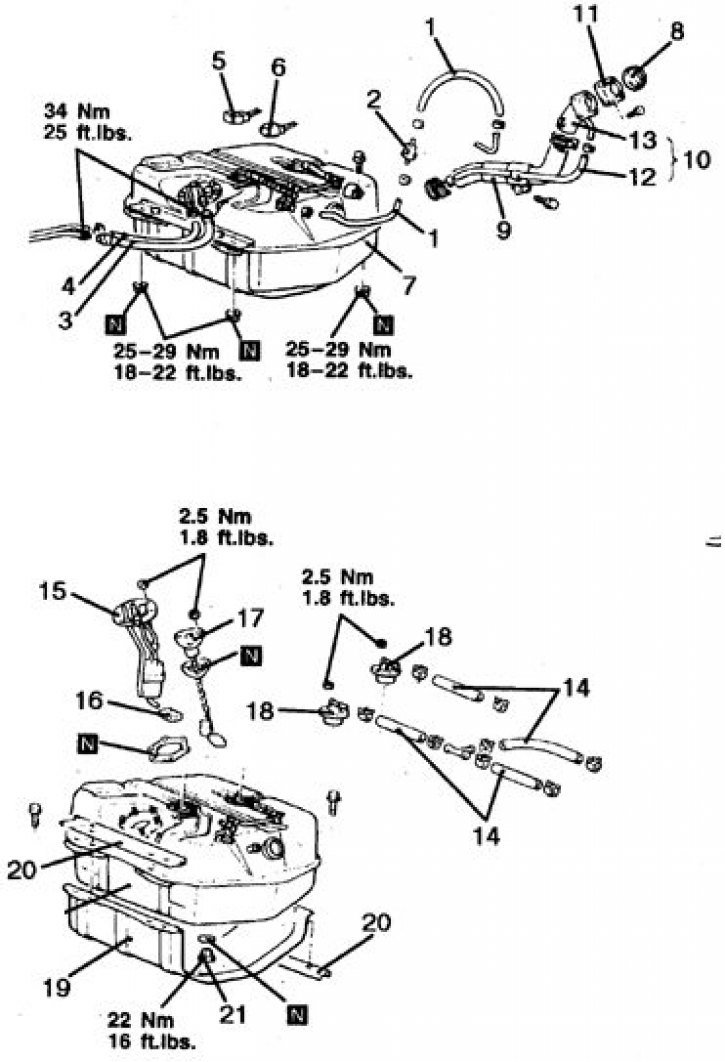

Топливный бак на автомобилях 1995-1998 гг.
1, 12, 14. Шланг отвода паров; 2. Редукционный клапан; 3. Шланг высокого давления; 4. Шланг обратного бензопровода; 5. Разъем насоса; 6. Разъем датчика уровня топлива; 7. Бак; 8. Пробка заливной горловины; 9. Труба заливной горловины; 10, 13. Трубка горловины в сборе; 11. Уплотнение; 15. Бак в сборе; 16. Фильтр; 17. Датчик уровня топлива; 18. Обратный клапан; 19. Щиток; 20. Сливная пробка; 21. Бак
Автомобили 1983-90 гг. (с карбюраторными двигателями)
Снятие
1. Отсоедините батарею от массы.
2. Поднимите заднюю часть автомобиля. снимите колеса. Отверните горловину бака, сливную пробку и слейте бензин.
3. Снимите щиток горловины.
4. Четко обозначьте и отсоедините от бака все шланги.
5. Отсоедините разъем датчика уровня топлива.
Установка
1. Установите под бак тележку с домкратом, отверните гайки крепления и опустите бак.
2. Установите бак в обратном порядке. Затяните гайки крепления с моментом 27 Н·м., сливную пробку – с моментом 16 Н·м.
3. Присоедините шланги по нанесенным меткам.
4. После сборки убедитесь в отсутствии течей.
Автомобили 1989-90 гг. (с инжекторными двигателями)
Снятие
1. Выполните декомпрессию топливной системы (см. подраздел 8.2.1).
2. Отсоедините батарею от массы. Поднимите заднюю часть автомобиля. снимите колеса. Отверните горловину бака, сливную пробку и слейте бензин.
3. Снимите щиток горловины.
4. Четко обозначьте и отсоедините от бака все шланги и клапаны. Отверните винты и снимите трубу горловины бака. Отсоедините провода от топливного насоса и датчика.
5. Отсоедините от топливного насоса шланги. Снимите подушки в верхней части бака.
Установка
1. Установите под бак тележку с домкратом, отверните гайки крепления и опустите бак.
2. Установите бак в обратном порядке.
3. Затяните гайки крепления с моментом 27 Н·м., сливную пробку – с моментом 18 Н·м.
4. Присоедините шланги к баку и насосу по нанесенным меткам. После сборки убедитесь в отсутствии течей.
Автомобили 1991-98 гг.
Снятие
1. Отсоедините батарею от массы. Отсоедините от бака провода.
2. Поднимите заднюю часть автомобиля. снимите колеса. Отверните горловину бака, сливную пробку и слейте бензин.
3. Снимите кронштейн бокового щитка.
4. Четко обозначьте и отсоедините от бака все шланги.
5. Установите под бак тележку с домкратом, отверните гайки крепления и опустите бак.
6. Снимите топливный насос, редукционный клапан, датчик уровня топлива.
Установка
1. Установите бак в обратном порядке.
2. Затяните гайки крепления с моментом 25–30 Н·м.,
3. Оденьте шланги так, чтобы они заходили на трубки на 25–30 мм.
4. Шланг главной магистрали сначала наверните от руки, а затем затяните с моментом 30–40 Н·м., не допуская перекручивания.
5. Залейте в бак 1 л бензина и соедините батарею с массой.
6. Запустите двигатель и убедитесь в отсутствии течей.
