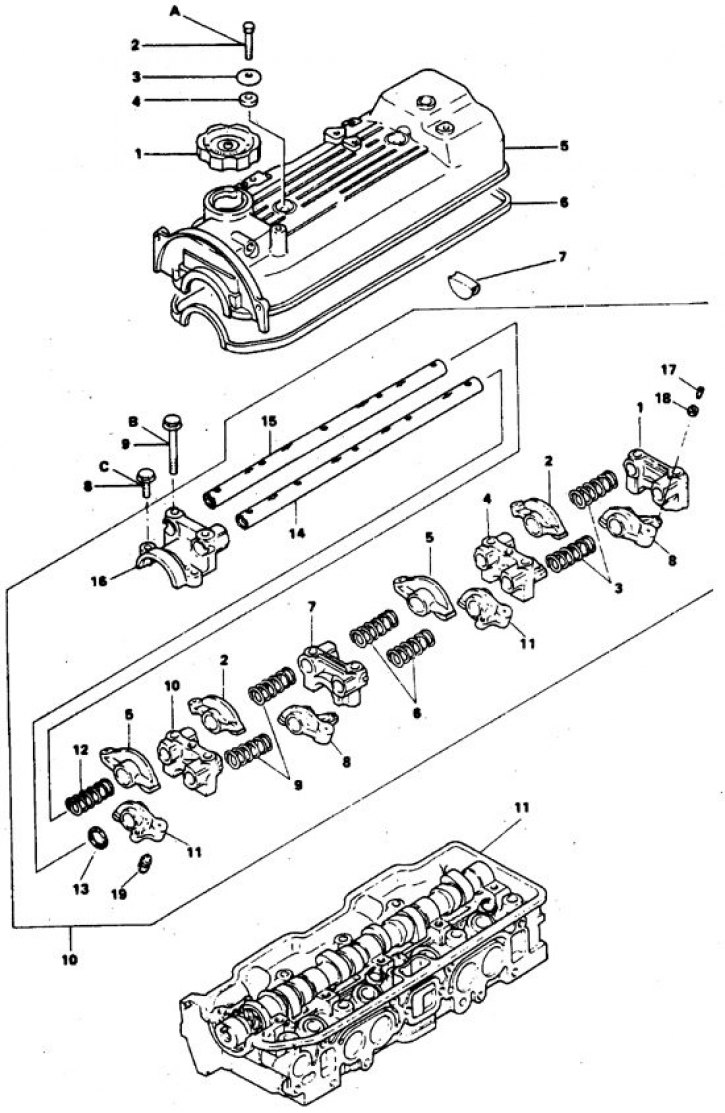

Крышка и детали газораспределителя двигателя 2,0 л (номера позиций приводятся в порядке сборки указанных деталей)
1. Пробка; 2. Уплотнение; 3. Шайба; 4. Болт; 5. Крышка; 6. Прокладка; 7. Заглушка; 8, 9. Болт; 10. Валик в сборе с коромыслом; 11. Моменты затяжки (Н·м.): болта А – 5–6, болта В – 17–8, болта С – 18–22.
Валик в сборе с коромыслом:; 1, 4, 7, 10, 16. Крышки опорных шеек распредвала; 2, 5, 8, 1. Соответственно: коромысла D, C, B и A; 3, 6, 9, 12. Пружина; 13. Пружинная плоская шайба; 14. Левый валик коромысел; 15. Правый валик; 17. Регулироовочный винт клапана жиклера; 18. Контргайка; 19. Гидротолкатель

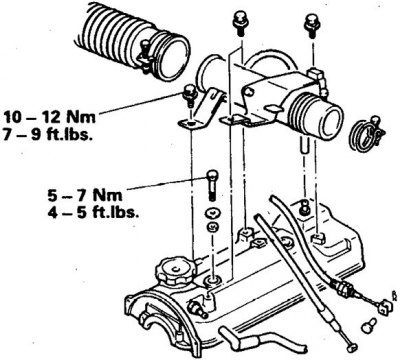

Крышка и воздухоотвод двигателя 2,4 л

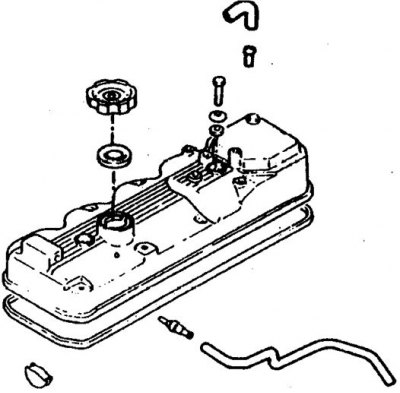

Крышка головки цилиндров двигателя 2,6 л

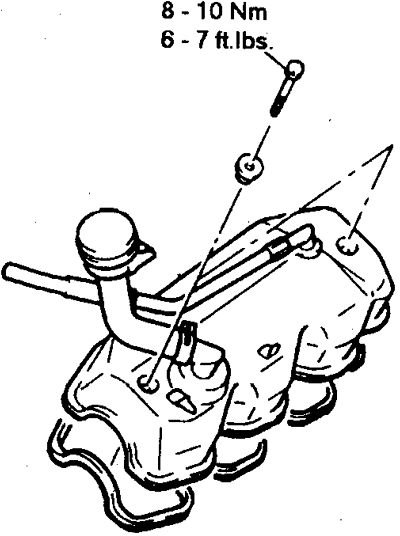

Крышка головки цилиндров 12-клапанного двигателя 3,0 л

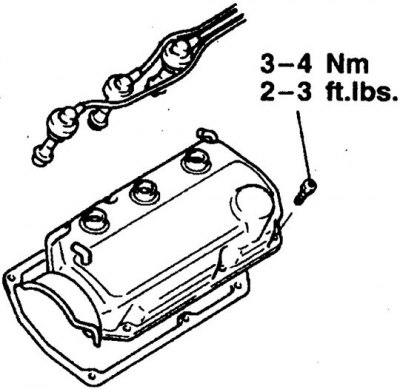

Крышка головки цилиндров 24-клапанного двигателя 3,0 л

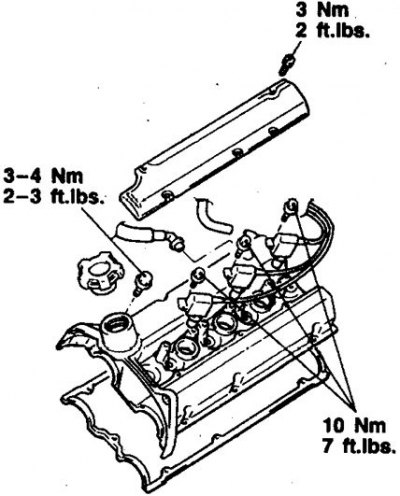

Крышка головки цилиндров двухвального двигателя
Снятие
1. Отсоедините массу. Снимите воздушный фильтр (на части инжекторных двигателей достаточно отсоединить от впускного коллектора воздуховод).
2. Отсоедините от крышки вентиляционные шланги. Для доступа к крышке отведите в сторону другие шланги, без необходимости шланги старайтесь не отсоединять.
3. Отсоедините от свеч провода и отведите в сторону. На двухвальных двигателях соблюдайте осторожность, так как провода можно легко повредить.
4. Если крышка головки цилиндров расположена над крышкой ремня, то отверните болты крепления крышки головки цилиндров.
5. Если крышка головки цилиндров расположена под крышкой ремня, то снимите крышку ремня, затем отверните болты крышки головки цилиндров.
6. Осторожно снимите крышку, поддевать крышку запрещается.
7. Удалите полукруглую заглушку в задней части крышки (или головки цилиндров).
Установка
1. Очистите крышку. Удалите остатки герметика с заглушки и кромок крышки. Если прокладка крышки не менялась при многократном снятии крышки, то замените ее.

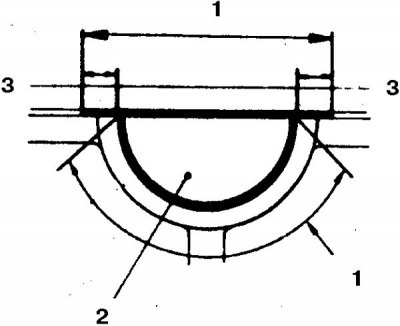

2. Перед установкой смажьте герметиком места, указанные на иллюстрациях: (1– места нанесения герметика, 2 – заглушка, 3 – смазать герметиком области головки цилиндров в 10 мм от краев заглушки).

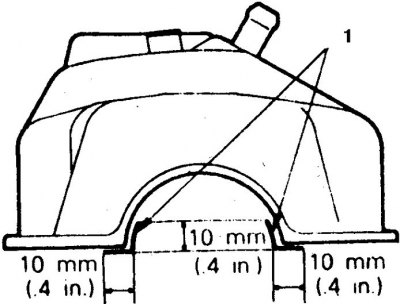

3. На двигателях V6 смажьте герметиком прокладку на углах (1– места нанесения герметика).
4. Далее сборка выполняется в обратном порядке. При затягивании болтов крышку слегка прижмите. Болты крышки затяните с моментом 4,0–5,4 Н·м. Двигатель можно запускать через 2 часа. Если будут наблюдаться течи, то снимите крышку и определите причину.
