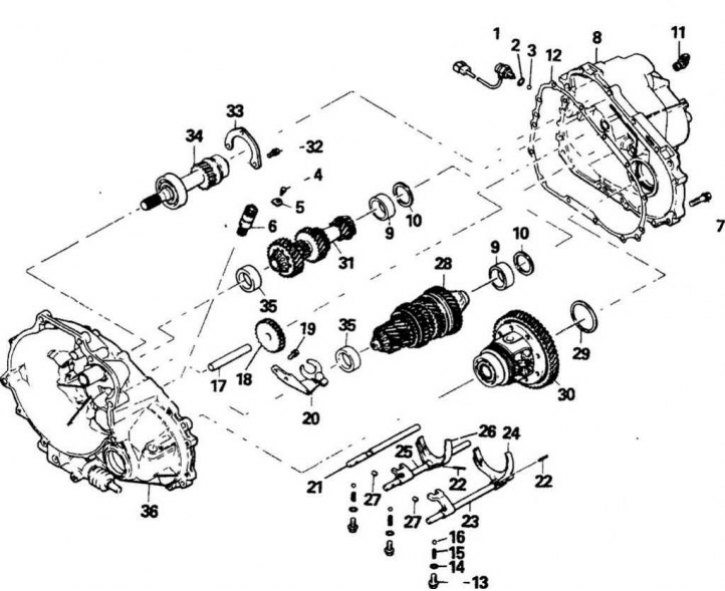

4.1а Елементи четирихступенчатой механически коробки передач
1. Выключатель фонарей заднего хода; 2. Прокладка; 3. Стальной шарик; 4. Болт; 5. Стопорная пластина; 6. Ведомая шестерня привода на спидометра; 7. Болт; 8. Картер коробки передач; 9. Внешняя дорожка качения; 10. Шайбы; 11. Вентилационен клапан; 12. Прокладка; 13. Заглушки; 14. Прокладка; 15. Тарелчатые пружины; 16. Шарик; 17. Вал шестерни заднего хода; 18. Шестерня заднего хода; 19. Болти; 20. Рычаг включения предавания заднего хода; 21. Щок рычага включения предава заднего хода; 22. Пружинные щифты; 23. Щок вилки переключения первой/второй передачи; 24. Вилка переключения первой/второй передачи; 25. Щок вилки преключения трети/четвертой предаване; 26. Вилка переключения трети/четвертой предаване; 27. Плунжеры; 28. Изходной вал; 29. Шайба; 30. Диференциал; 31. Промежуточная шестерня; 32. Болти; 33. Крепление подшипника; 34. Входной вал; 35 Внешняя дорожка качения подшипника; 36. Кожух сцепления

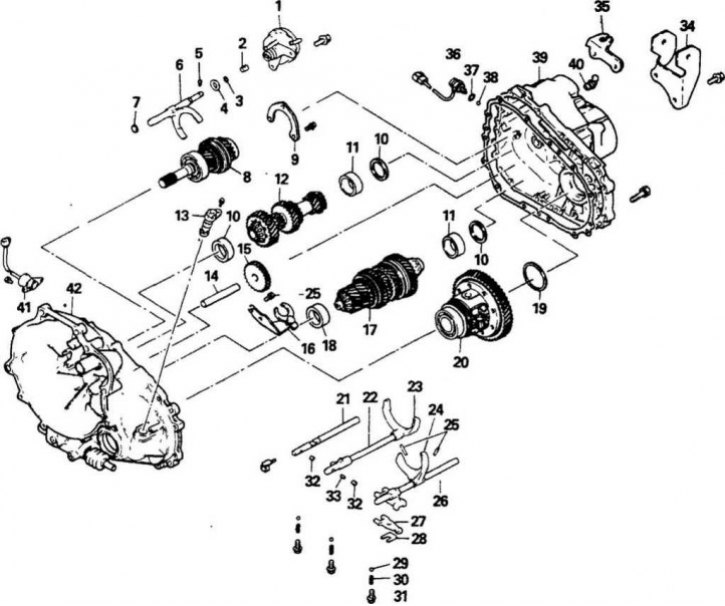

4.1b Елементи пятиступенчатой механической коробки передач
1. Привод шестерни петой предаване; 2. Втулка; 3. Уплотнительное колцо; 4. Седло; 5. Стопорная пластинка; 6. Вилка переключения; 7. Седло; 8. Входной вал; 9. Крепление подшипника; 10. Втулка; 11. Внешняя дорожка качения подшипника; 12. Промежуточная шестерня; 13. Шестерня привода на спидометра; 14. Вал шестерни заднего хода; 15. Шестерня заднего хода; 16. Рычаг включения предавания заднего хода; 17. Изходной вал; 18. Внешняя дорожка качения подшипника; 19. Втулка; 20. Диференциал; 21. Щок рычага включения предава заднего хода; 22. Щок вилки переключения первой/второй передачи; 23. Вилка переключения первой/второй передачи; 24. Вилка переключения трети/четвертой предаване; 25. Пружинный щифт; 26. Щок вилки преключения трети/четвертой предаване; 27. Кронштейн; 28. Шайба; 29. Шарик; 30. Тарелчатая пружина; 31. .Заглушка; 32. Плунжер; 33 Плунжер; 34. Кронштейн коробки передач; 35. Кронштейн тросика привода изключения сцепления; 36. Выключатель фонарей заднего хода; 37. Прокладка; 38. Стальной шарик; 39. Картер коробки передач; 40. Вентилационен клапан; 41. Изключвател на шестерни петой предавател; 42. Кожух сцепления
1. За переборки коробки передач препоръчвам да се обърнете към специалистам. Ако Вие все желаете да проведете преборка на предаването самостоятелно, да извършите работата постепенно и внимателно, запомнете положението на инсталирането на всички елементи и способите им за укрепване (4.1a и 4.1b).
