Генератор и елементи на запалителната система (4G1 от 1995 г.)

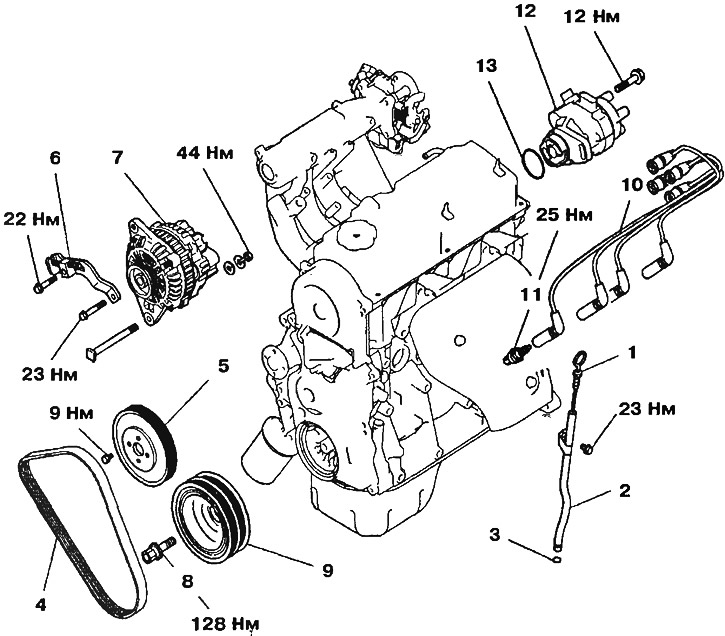

Фиг. 3.1. Генератор и елементи на запалителната система за двигатели 12V SOHC: 1 - Индикатор за нивото на маслото; 2 - Водеща тръба на индикатора за нивото на маслото; 3, 13 - О-пръстени; 4 - Задвижващ ремък на генератора; 5 - шайба на помпата на охладителната система; 6 - Стойка на генератора; 7 - Генератор; 8 - Централен болт на коляновия вал; 9 - Жлеб шайба на коляновия вал; 10 - проводник с високо напрежение; 11 - Свещ; 12 - Разпределител на запалването

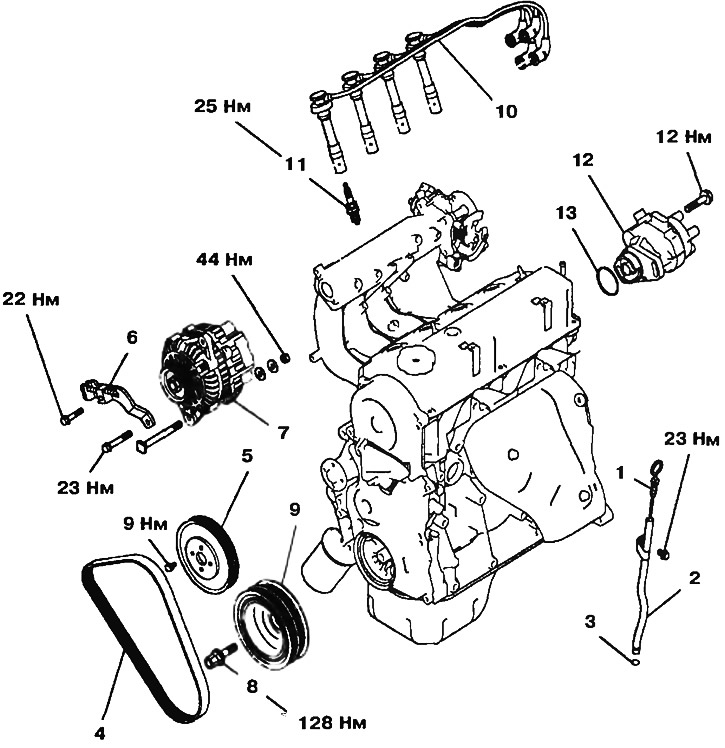

Фиг. 3.2. Генератор и елементи на запалителната система за двигатели 16V SOHC на модели с предно предаване (до 2000 г. нагоре) и двигатели DOHC: 1 - Индикатор за нивото на маслото; 2 - Водеща тръба на индикатора за нивото на маслото; 3, 13 - О-пръстени; 4 - Задвижващ ремък на генератора; 5 - шайба на помпата на охладителната система; 6 - Стойка на генератора; 7 - Генератор; 8 - Централен болт на коляновия вал; 9 - Жлеб шайба на коляновия вал; 10 - проводник с високо напрежение; 11 - Свещ; 12 - Разпределител на запалването

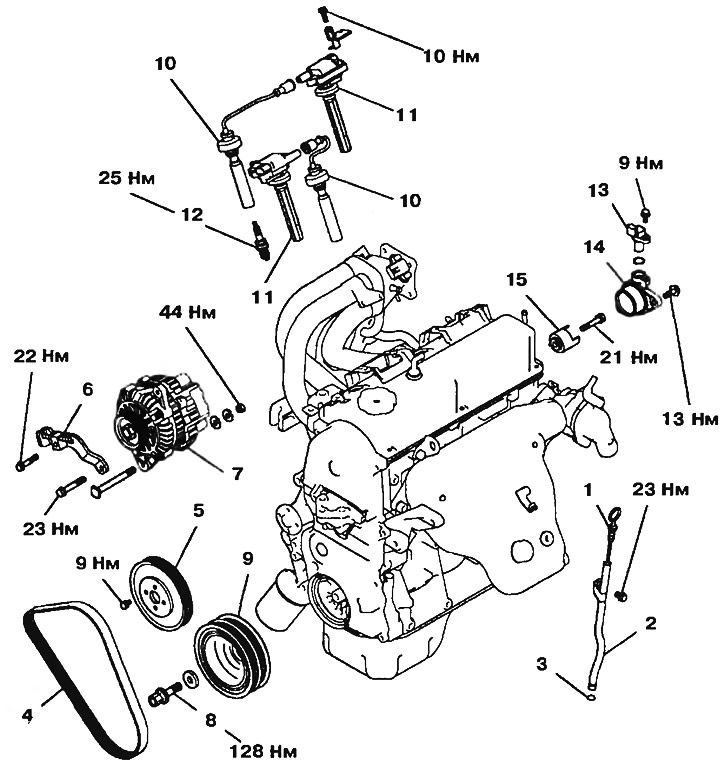

Фиг. 3.3. Генератор и елементи на запалителната система за двигатели 16V SOHC (от 2001 г.): 1 - Индикатор за нивото на маслото; 2 - Водеща тръба на индикатора за нивото на маслото; 3 - О-пръстен; 4 - Задвижващ ремък на генератора; 5 - шайба на помпата на охладителната система; 6 - Стойка на генератора; 7 - Генератор; 8 - Централен болт на коляновия вал; 9 - Жлеб шайба на коляновия вал; 10 - проводник с високо напрежение; 11 - Запалителна бобина; 12 - Свещ; 13 - Сензор за положение на разпределителния вал; 14 - опора на сензора за положение на разпределителния вал; 15 - Цилиндър на сензора за положение на разпределителния вал
