Разпределител на запалването за 4G1 двигател

Отстраняването и монтажа на разпределителя на запалването на двигателя 4G1 са показани на фиг. 7.36, демонтаж и монтаж - на фиг. 7.37.

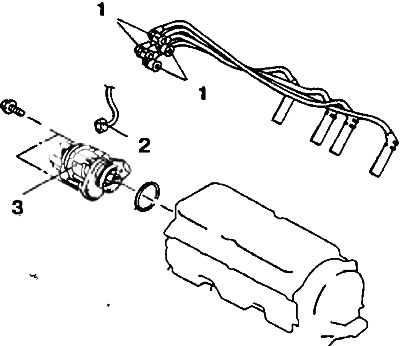

Фиг. 7.36. Демонтиране и монтаж на разпределителя на запалването на двигателя 4G1: 1 - Накрайник на високоволтов проводник; 2 - Конектор за окабеляване на разпределителя на запалването; 3 - Разпределител на запалването.

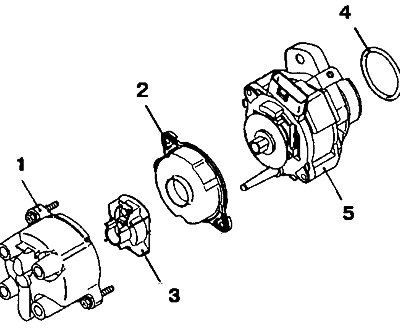

Фиг. 7.37. Демонтаж и монтаж на разпределителя на запалването на двигателя 4G1: 1 - Капак на разпределителя на запалването; 2 - Уплътнение; 3 - Ротор; 4 - Уплътнение; 5 - Корпус на разпределителя на запалването.

Инсталиране

1. Свалете горния предпазител на зъбния ремък.

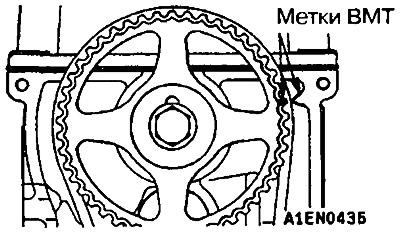

2. Превъртете коляновия вал по посока на часовниковата стрелка и подравнете маркировките на TDC (фиг. 7.38).




Внимание! Буталото на 1-ви цилиндър е в ВМТ, ако маркировката на ВМТ на шайбата на разпределителния вал съвпада с маркировката на главата на цилиндъра.

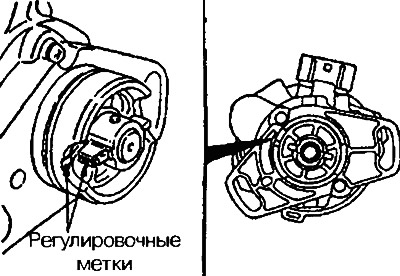

3. Подравнете маркировката за настройка на корпуса на разпределителя на запалването с маркировката за настройка на съединителя (Фигура 7.39).



4. Центрирайте разпределителя на запалването спрямо двигателя.
