Кормилна колона (1983-98)
1. Долна подплата; 2. Капак на канала; 3. Бутон за клаксон; 4. Модул Airbag; 5. Кормил; 6. Долна обвивка на колоната; 7. Горна обвивка на колоната; 8. Блокировка на вала на кормилото; 9. Капак; 10. Кабел за ключалка (за автомобили с автоматична скоростна кутия); 11. Дръжка на въжето (за автомобили с автоматична скоростна кутия); 12. Болт; 13. Кормилна колона
Внимание! Преди да започнете работа, вземете мерки, за да предотвратите разгръщането на въздушната възглавница.
1. Изключете акумулатора от земята.
2. Отстранете двата кожуха на кормилната колона, разкачете проводниците и ги отстранете.
3. Свалете ключалката за запалване (ако е предвидено в проекта).
4. Отстранете долния въздуховод на нагревателя.
5. Изключете проводниците на кормилната колона.
6. Свалете ключалката за запалване и волана, свалете превключвателя за напомняне.
7. Разкачете пружината на спирачния педал на колоната.
8. Отвъртете болт на пръстена на вала на колело, болтове за закрепване на капака към подовия панел, болтове за закрепване на рамо на колона и свалете колона.
9. При монтаж въведете вал на колона в кормилния механизъм, проверете правилността на монтажа на колона и затегнете болтовете на колоната с момент 22 Н·м.
10. Монтирайте всички отстранени части в обратен ред.
12. Свържете проводниците.

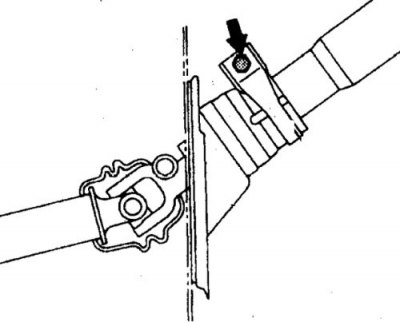

13. Затегнете болта на скобата на кормилния вал с въртящ момент 29–34 Nm.
14. Когато монтирате колоната, не развивайте и не разхлабвайте този болт.

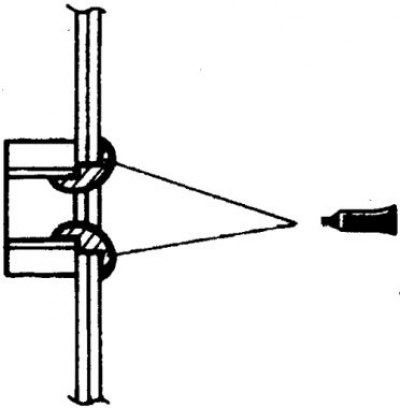

15. Болтове за закрепване на обвивката върху уплътнителя.
