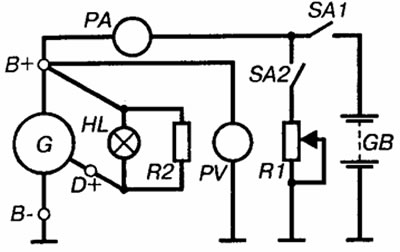

Рис. 51. Электрическая схема установки для испытаний генераторной установки: G - генератор; 0В - аккумуляторная батарея; HL - контрольная лампа мощностью 3...6 Вт; RI -реостат нагрузки генератора; R2 - резистор (может отсутствовать); PV - вольтметр, для измерения напряжения генератора; РА - амперметр для измерения тока нагрузки генератора; SA1, SA2 -выключатели
При такой проверке без нагрузки выключатель SA2 выключен, а с нагрузкой — включен. В случае, если генератор не возбуждается или если параметры токоскоростной характеристики далеки от требуемых величин генератор следует отправить в ремонт. Перед ремонтом на стенде могут быть определены некоторые причины отказа генератора, в частности, проверена работа его выпрямителя. Для этого на силовой выход генератора подключают осциллограф. Осциллограммы следует наблюдать при отключенной батарее, токе нагрузки 5...15 А и частотах вращения 2900...5000 мин-1. На рис. 52 показаны осциллограммы напряжения генератора при нормально работающем и отказавшем выпрямительном блоке. На стенде может быть проверена и работоспособность регулятора напряжения. Для этого устанавливается частота вращения генераторной установки 6000 мин-1, дается нагрузка 3...5 А. При этом напряжение генератора по вольтметру pV должно быть в пределах нормы.
Рис. 52. Осциллограммы выходного напряжения генератора: а - при исправном выпрямительном блоке; б -при выпрямительном блоке с вышедшим из строя диодом
