Снятие
Для снятия педали сцепления выполните следующие операции.
1. Откройте дверь и поддержите ее домкратом через деревянный брусок. Отсоедините электрический разъем жгута проводов от зеркала, стеклоподъемников и центрального замка.
2. Выверните болты крепления упора открытия двери.
3. Выколоткой выбейте разрезные штифты и снимите дверь.

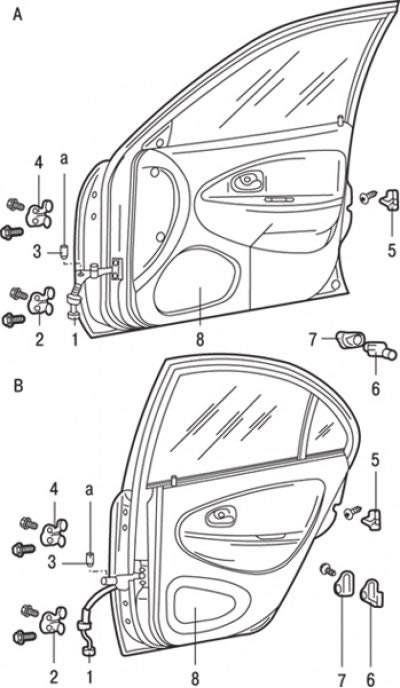

Рис. 17.9. Двери: А – передняя дверь; В – задняя дверь; а – место смазки; 1 – разъем жгута проводов; 2 – петля двери нижняя; 3 – разрезной штифт (необходимо смазать); 4 – петля двери верхняя; 5 – фиксатор замка; 6 – концевой выключатель двери; 7 – крышка концевого выключателя двери; 8 – дверь в сборе
4. При необходимости отверните болты и снимите дверные петли 4 (рис. 17.9).
5. При необходимости отверните винт, снимите крышку 7 и извлеките концевой выключатель двери.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Смажьте консистентной смазкой шарниры дверных петель.
2. Установите дверь и закрепите ее болтами на петлях.

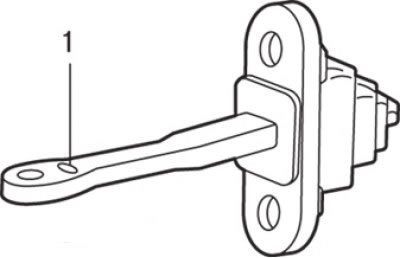

Рис. 17.10. Расположение метки (1) на ограничителе открытия двери
3. Установите ограничитель открывания двери таким образом, чтобы маркировка находилась сверху (рис. 17.10), и приверните его болтами. В зависимости от места установки на ограничителе нанесены отличительные метки:
- FL – левая передняя дверь;
- RL – левая задняя дверь;
- FR – правая передняя дверь;
- RR – правая задняя дверь.
4. Подсоедините электрический разъем жгута проводов.
5. Если закрытая дверь не находится заподлицо с поверхностью кузова, используя специальный инструмент, отрегулируйте ее положение после ослабления болтов крепления петель двери к кузову.

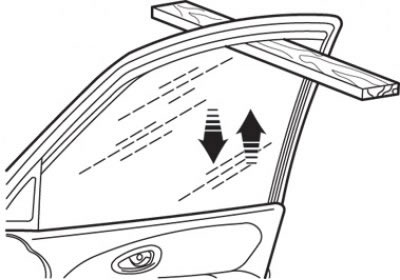

Рис. 17.8. Проверка предохранительного механизма стеклоподъемника с электрическим приводом
6. Если затруднено открывание и закрывание двери, отрегулируйте положение замка и фиксатора путем регулировки положения фиксатора (см. рис. 17.8).
7. Отрегулируйте положение установки двери.
