Снятие
Для снятия гидравлического блока выполните следующие операции.
1. Слейте тормозную жидкость.
2. Снимите блок реле кондиционера.

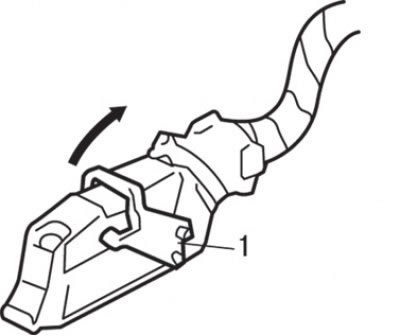

Рис. 14.47. Направление поворота рычага (1) замкового устройства при отсоединении разъема от электронного блока управления
3. Отсоедините разъем от электронного блока управления ABS. Поверните рычаг замкового устройства по стрелке так, как показано на рис. 14.47, чтобы разблокировать замок, затем отсоедините разъем.

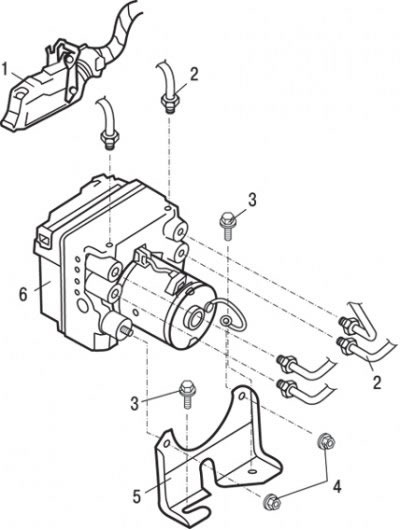

Рис. 14.48. Гидравлический блок системы ABS: 1 – разъем электронного блока управления ABS; 2 – соединение трубок тормозной системы (15 Н·м); 3 – болт (25 Н·м); 4 – гайка (25 Н·м); 5 – кронштейн гидравлического блока; 6 – гидравлический блок в сборе
4. Отверните гайки и отсоедините трубки 2 (рис. 14.48) тормозной системы.
5. Отверните два болта и снимите кронштейн 5 гидравлического блока.
6. Снимите гидравлический блок 6 в сборе.
Внимание! Гидравлический блок в сборе имеет большой вес, поэтому будьте осторожны при его снятии.
Внимание! Гидравлический блок в сборе является неразборной конструкцией, поэтому запрещается ослаблять любые болты и гайки.
Внимание! Запрещается ронять или ударять гидравлический блок.
Внимание! Запрещается переворачивать или класть на бок гидравлический блок.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

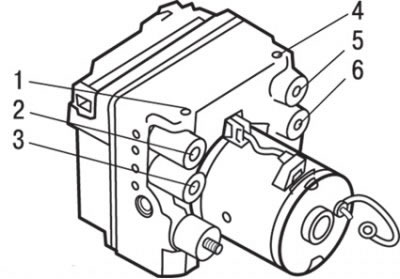

Рис. 14.49. Подсоединение тормозных трубок к гидравлическому блоку: 1 – от главного тормозного цилиндра (первичная камера); 2 – к регулятору давления (правое колесо); 3 – к переднему правому тормозному механизму (левое колесо); 4 – от главного тормозного цилиндра (вторичная камера); 5 – к регулятору давления (левое колесо); 6 – к переднему правому тормозному механизму (правое колесо)
1. Подсоединяйте тормозные трубки к гидравлическому блоку так, как показано на рис. 14.49.
2. Установите блок реле кондиционера.
3. Залейте тормозную жидкость.
4. Удалите воздух из гидравлического привода тормозной системы.
5. Отрегулируйте педаль тормоза.
