Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте охлаждающую жидкость из системы охлаждения двигателя.
3. Снимите ремень привода газораспределительного механизма.
4. Используя специальное приспособление, зафиксируйте шкив распределительного вала от проворачивания, отвинтите болт и снимите шкив распределительного вала.

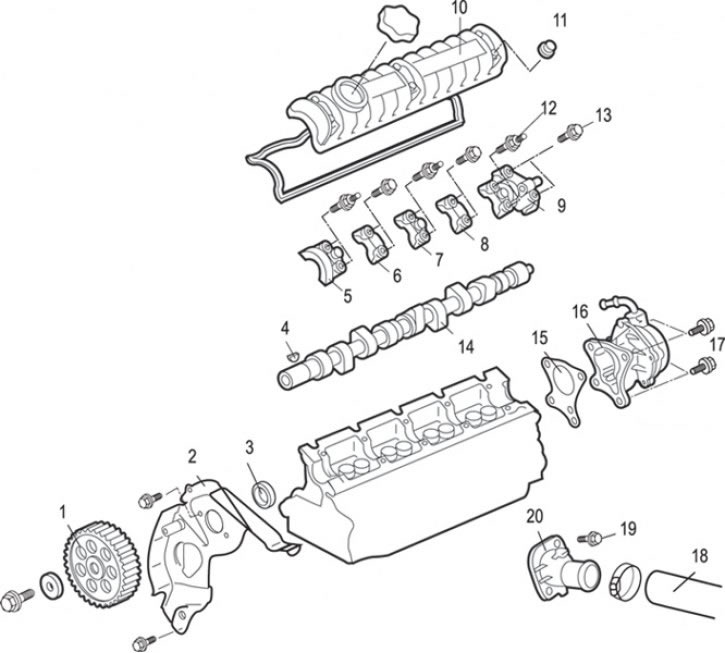

Рис. 4.17. Распределительный вал и сальник распределительного вала: 1 – шкив распределительного вала; 2 – верхний задний кожух ремня привода газораспределительного механизма; 3 – сальник распределительного вала; 4 – шпонка; 5, 6, 7, 8, 9 – крышки подшипников соответственно №1, 2, 3, 4, 5 распределительного вала; 10 – крышка головки блока цилиндров; 11 – болт, 5 Н·м; 12 – болт, 20 Н·м; 13 – болт, 10 Н·м; 14 – распределительный вал; 15 – прокладка; 16 – вакуумный насос; 17 – гайка, 22 Н·м; 18 – соединение верхнего шланга радиатора; 19 – болт, 10 Н·м; 20 – входной патрубок системы охлаждения
5. Выверните болты и снимите верхний задний кожух 2 (рис. 4.17) ремня привода газораспределительного механизма.
6. Снимите сальник 3 распределительного вала.
7. Отвинтите гайки и снимите крышку 10 головки блока цилиндров.
8. Ослабьте хомут и снимите верхний шланг 18 радиатора.
9. Отверните болты и снимите входной патрубок системы охлаждения 20.
10. Отверните болты и снимите вакуумный насос 16 и прокладку 15.
11. Выверните болты в несколько этапов и снимите последовательно крышки подшипников 5–9 распределительного вала.
12. Снимите распределительный вал 14.
13. Снимите с распределительного вала шпонку 4.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Нанесите слой моторного масла на опорные шейки и кулачки распределительного вала.
2. Уложите распределительный вал в опорные поверхности головки блока цилиндров.

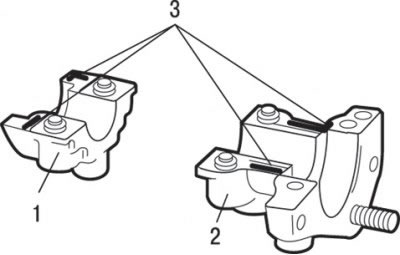

Рис. 4.18. Места нанесения герметика на сопрягаемые поверхности передней и задней крышек подшипников распределительного вала: 1 – крышка подшипника № 1 распределительного вала; 2 – крышка подшипника № 5 распределительного вала; 3 – места нанесения герметика Mitsubishi Genuine Part MD970389
3. Перед установкой передней и задней крышек подшипников распределительного вала нанесите на сопрягаемые поверхности крышек тонкий слой герметика Mitsubishi Genuine Part MD970389 или подобного (рис. 4.18).
4. Нанесите на рабочую кромку сальника тонкий слой моторного масла.
5. Протрите посадочную поверхность сальника распределительного вала.
6. Установите сальник на распределительный вал.
7. Посадите сальник на место с помощью специального инструмента.
8. Залейте охлаждающую жидкость в систему охлаждения двигателя.
9. Установите ремень привода газораспределительного механизма.
