Рычаг переключения передач — снятие и установка

Главная Мицубиси Carisma (1995-2004) Трансмиссия Механическая коробка

0

Автомобили с коробками передач F5MR1 и F5MR2



Снятие

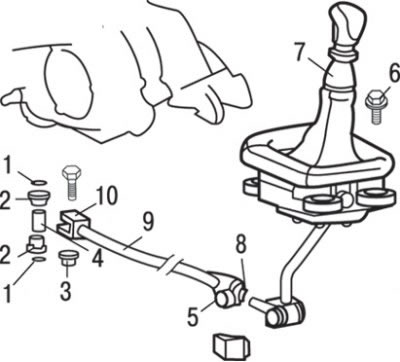

Рис. 11.7. Механизм переключения передач коробки передач F5MR1 и F5MR2: 1 – кольцевая прокладка; 2 – втулка тяги переключения передач; 3 – гайка (16 Н·м); 4 – гильза; 5 – соединение тяги переключения передач в сборе (со стороны рычага переключения передач); 6 – болт (25 Н·м); 7 – рычаг переключения передач в сборе; 8 – регулировочный болт тяги переключения передач (24 Н·м); 9 – тяга переключения передач в сборе; 10 – соединение тяги переключения передач в сборе (со стороны коробки передач)


1. Отверните гайку и извлеките болт крепления тяги 5 (см. рис. 11.7) переключения передач со стороны рычага переключения передач.

2. Поднимите защитный чехол рычага переключения передач, отверните болты и снимите рычаг, потянув вверх.

Установка



Установка проводится в последовательности, обратной снятию, с учетом следующего.

1. Проверьте работу блокировки включения передачи заднего хода.

2. Проверьте работу рычага переключения передач.

Автомобили с коробками передач F5M42 и F5MV1



Снятие

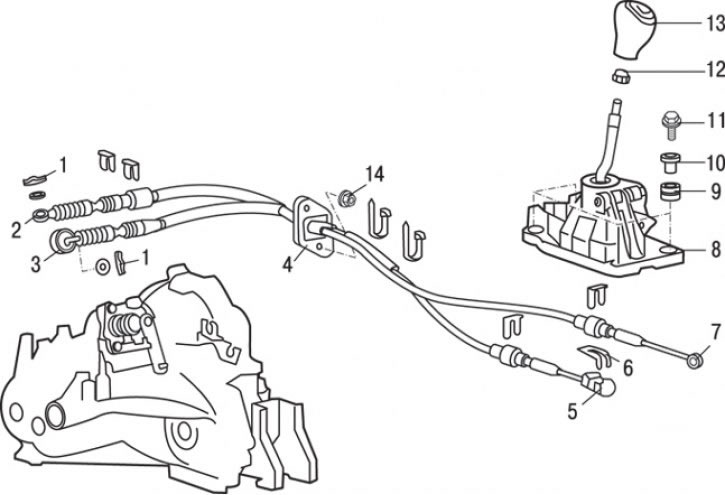

Рис. 11.8. Механизм управления коробки передач F5M42: 1 – шплинт; 2 – соединение троса выбора передач (со стороны КПП); 3 – соединение троса переключения передач (со стороны КПП); 4 – тросы переключения и трос выбора передач в сборе; 5 – соединение троса переключения передач (со стороны пассажирского салона); 6 – фиксатор; 7 – соединение троса выбора передач (со стороны пассажирского салона); 8 – рычаг переключения передач в сборе; 9 – втулка; 10 – распорная втулка; 11 – болт (25 Н·м); 12 – втулка; 13 – рукоятка рычага переключения передач; 14 – гайка (12 Н·м)


1. Потянув вверх, снимите рукоятку рычага 13 (см. рис. 11.8) переключения передач.

2. Снимите втулку 12.

3. Снимите переднюю напольную консоль в сборе.

4. Отсоедините трос выбора передач 7 от рычага переключения передач (со стороны пассажирского салона).

5. Снимите фиксатор 6 и отсоедините трос 5 переключения передач (со стороны пассажирского салона).

6. Отверните болты и снимите рычаг 8 переключения передач в сборе.

7. Снимите распорную втулку 10.

8. Снимите втулку 9.

Установка



Установка проводится в последовательности, обратной снятию, с учетом следующего.

Проверьте работу рычага переключения передач.
