Оглавление: Проверка ⤓ Замена ⤓
Проверка
1. Поднимите автомобиль и установите на опоры.
2. Осмотрите резиновые чехлы на наличие порезов, разрывов или утечек смазки. При возникновении данных повреждений замени шаровые опоры.
3. Расположите большую монтировку под шаровой опорой и попытайтесь надавить на шаровую опору вверх. Затем расположите монтировку между поворотным кулаком и нижним рычагом и приложите усилие вниз Если во время данных проверок ощущается какое-либо движение (люфт), это указывает на износ шаровой опоры.
4. Вдвоем с помощником возьмитесь за шину вверху и внизу и попытайтесь раскачать шину внутрь и наружу. Потрогайте гайку шпильки шаровой опоры. Если ощущается слабина, возможно изношена шпилька шаровой опоры или расширилось отверстие в выступе поворотного кулака. В зависимости от причины возникновения слабины замените шпильку, поворотный кулак или шаровую опору.
Замена
Примечание: Данная процедура относится только к моделях Precis. На остальных моделях шаровая опора запрессована в нижний рычаг. На таких моделях при наличии шаровой опоры для замены снимите нижний рычаг (см. раздел 6) и отнесите его в автомастерскую, где старая шаровая опора будет заменена на новую. Если у вас нет шаровой опоры для замены замените весь нижний рычаг целиком.
5. Ослабьте гайки крепления колес, поднимите автомобиль и установите на опоры. Снимите колесо.
6. Ослабьте болты крепления шаровой опоры к нижнему рычагу, но не отвинчивайте их полностью.
[Материал основан на данных сайта: MitsubishiMan.ru]

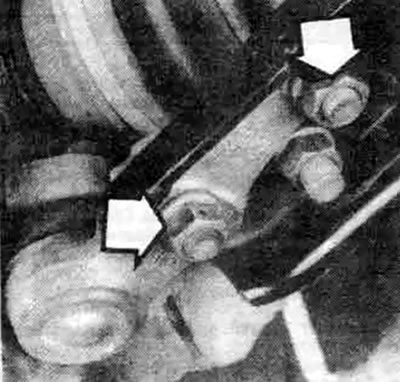

7.6. Шаровая опора присоединена к нижнему рычагу подвески при помощи двух болтов с гайками (показаны стрелками) (только модель Precis)
7. Ослабьте гайку шпильки шаровой опоры на пару оборотов. Снимите шаровую опору с поворотного кулака при помощи специального съемника, затем отвинтите гайку.

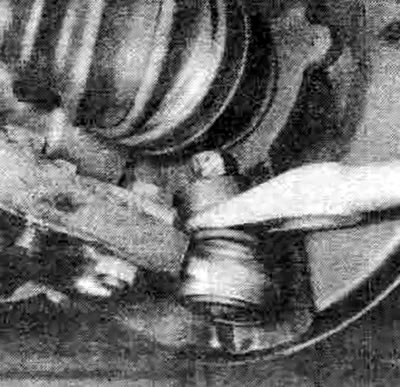

7.7. Для того чтобы снять шаровую опору с поворотного кулака используйте вилочный съемник; для минимизации повреждения чехла нанесите на него смазку
8. Отвинтите болты крепления шаровой опоры к нижнему рычагу, снимите шаровую опору.
9. Для установки шаровой опоры расположите ее в нижнем рычаге, установите два болта, но не затягивайте их полностью.
10. Установите шпильку шаровой опоры в поворотный кулак, завинтите гайку с моментом, указанным в спецификации данной Главы.
11. Затяните болты крепления шаровой опоры к нижнему рычагу с моментом, указанным в спецификации данной Главы.
12. Установите колесо и гайки его крепления, опустите автомобиль и затяните гайки с моментом, указанным в спецификации Главы 1.
