Примечание: Важно, чтобы головные фары были правильно отрегулированы. Неправильно отрегулированные фары могут слепить водителей встречных автомобилей, могут вызвать серьезную аварию или снизить обзор дорога. Каждые двенадцать месяцев необходимо проверять регулировку головных фар, а также при замене ламп и проведении работ с передней частью кузова. Нижеописанная процедура регулировки носит временный характер, настоящую регулировку необходимо выполнить в автомастерской.
1. На головных фарах есть две регулировочных винта, один регулирует перемещение вверх и вниз, а другой регулирует перемещение вправо и влево.
2. Существует несколько методов регулировки головных фар. При простейшем методе требуется чистая стена на расстоянии 7.6 м от передней части автомобиля, стоящего на горизонтальной поверхности.
3. Наклейте изоленту вертикально на стену в соответствии с осью симметрии автомобиля к центральными линиями обеих головных фар.
4. Горизонтальную линию нанесите в соответствии с осью симметрии всех фар.
Примечание. Удобнее приклеивать изоленту, если автомобиль стоит всего в нескольких сантиметрах от стены.
5. Регулировку проводят, установив автомобиль на горизонтальную поверхность, до половины заполнив бензобак. Автомобиль не должен иметь никакой лишней нагрузки.
6. Начинают регулировку с ближнего света, располагая зону наибольшей интенсивности так, чтобы она была ниже горизонтальной линии примерно на 5 см и на 5 см правее вертикальной линии головных фар. На автомобилях, оборудованных не разборными лампами-фарами. регулировка выполняется поворотом верхнего регулировочного винта: по часовой стрелке - луч поднимается, против часовой стрелки - луч опускается (см. иллюстрацию). Боковой регулировочный винт используется аналогично для перемещения вправо и влево. Не моделях с головными фарами с заменяемых лампами регулировочные винты могут быть расположены в разных местах (см. иллюстрации). На моделях Corclia/Tradis регулировочные винты расположены в верхнем правом и нижнем левом углах узла головной фары. На моделях Galant винт регулировки по вертикали смонтирован вертикально в верхнем правом углу, а винт регулировки по горизонтали расположен горизонтально в верхнем левом углу.

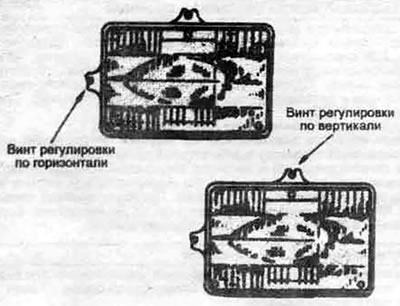

10.6а. Типичное расположение регулировочных винтов не разборной лампы-фары

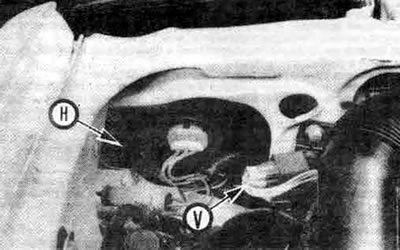

10.6b. Не моделях 1989 гада и ранних моделях Precte с заменяемыми лампами верхний регулировочный винт (Н) перемещает луч по горизонтали, а нижний винт (V) - по вертикали

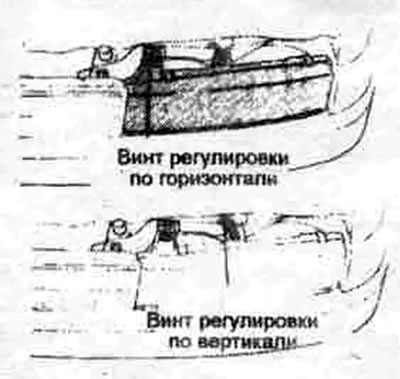

10.6с. Типичное расположение регулировочных винтов для моделей Mirage с заменяемыми лампами
7. При регулировке дальнего света зона наибольшей интенсивности должна быть отцентрирована вертикально с центром точно под горизонтальной линией.
Примечание: Возможно вам не удастся точно отрегулировать дальний и ближний свет. Выбирая компромиссный вариант, имейте ввиду, что чаще используется ближний свет фар. оказывающий наибольшее влияние на безопасность водителя.
8. Регулируйте свет фар у своего дилера.
